a (5) 2

Przedmiot

oznaczenia

Oznaczenie

graficzne

Grubości linii [mm]

Istniejące drzewo iglaste

0,25 - linia obrysu korony i kreskowania pień - w skali rysunku, ale minimum 1 mm średnica korony - w skali rysunku

Istniejące drzewo do przesadzenia

\

0,35 - linia obrysu korony, kreskowa każde drzewo oznaczać liczbą porządkową na odnośniku

Istniejące drzewo do usunięcia

0,5 - znak przekreślenia

Projektowany żywopłot liściasty

~w

0,35 - linia obrysu

Projektowany żywopłot iglasty

c:

/V

0,35 - linia obrysu

Istniejący żywopłot

0,25 - linia obrysu i kreskowania

Projektowany trawnik

Nawierzchnia z małych elementów

0,18 - linia kreskowania

Nawierzchnia z dużych elementów

0,18 - linia kreskowania

Ściana

oporowa

1

0,7 - linia ciągła

Schody terenowe

0,25 - linia ciągła symbolu

Przedmiot oznaczenia	Oznaczenie graficzne				Grubości linii [mm]
Pochylnie	. % . % 1-11-i				0,25 - linia ciągła
Plac gospodarczy i śmietnik murowany lub kontenerowy		PG	L Z _r		0,35 - grubość linii symbolu, wymiary symbolu - w skali wg stanu rzeczywistego, ale minimum 6x6 mm
Plac gospodarczy i śmietnik - pojemnik bez trwalej obudowy		L PG X _r			0,35 - grubość linii symbolu, wymiary symbolu - w skali wg stanu rzeczywistego, ale minimum 6x2 mm
Plac urządzeń sportowych		.....L PS r			—
Plac zabaw i gier		L PZ r			—
Rzeźba, akcent plastyczny		—i	i r		symbol - kwadrat o boku 5 mm (należy podwać opis w objaśnieniach)

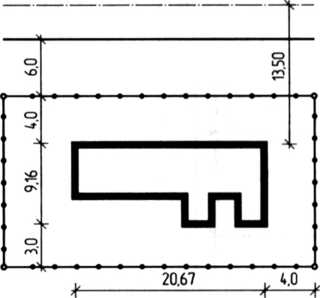

Wymiarowanie budynku w projekcie zagospodarowania terenu
