Głowica do piły

%

Głowica do piły tarczowej

tu

(KoTek dystansowyI

(PIta tarczowa) 11

■PiTa tarczowa 0200

10 (Nakrętka)

^—9 (Tarcia stafo)

7 (Tarcza obrotowa) 6 (Podkl dystansowa)

5 (Tarcza obrotowa)

3 (Tarcza stała)

1 (Pasta gTowicy)

Głowica

ZS 3*89 22

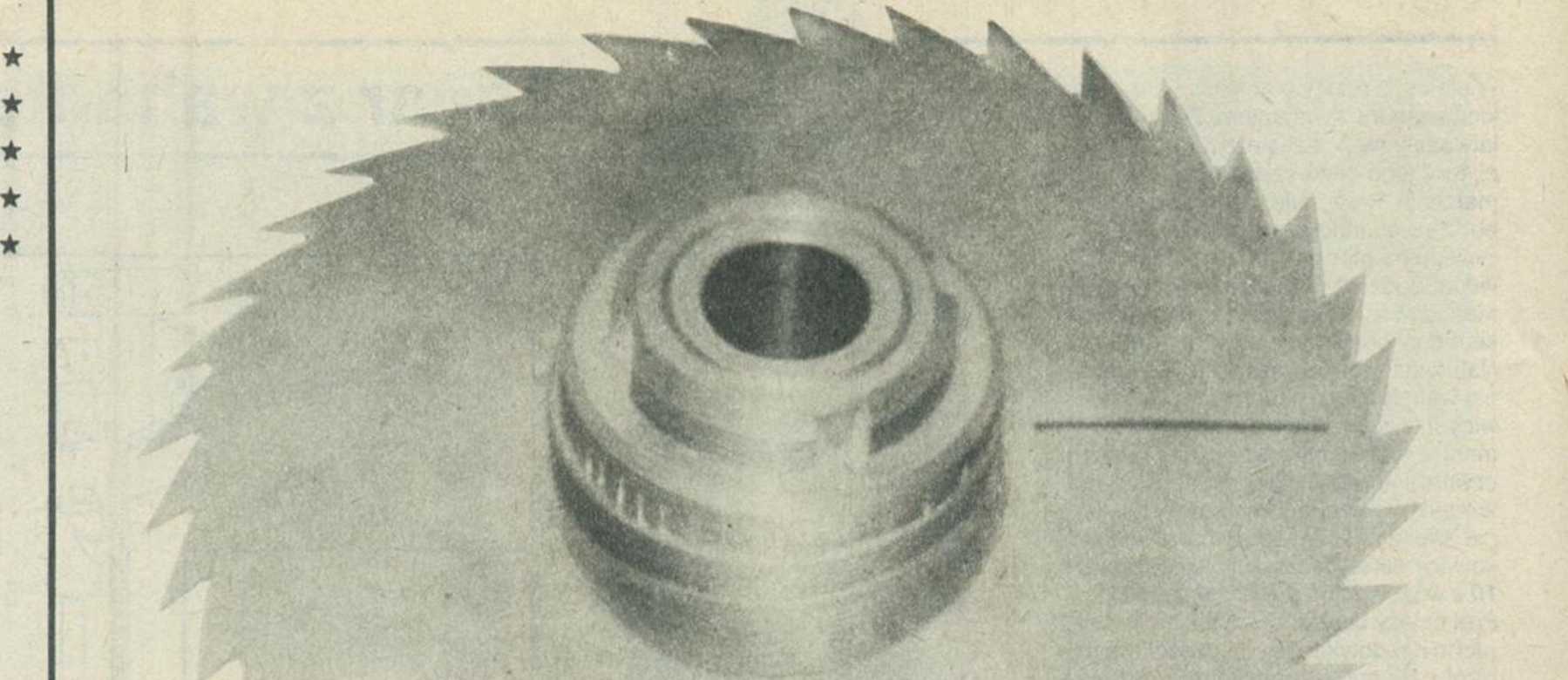

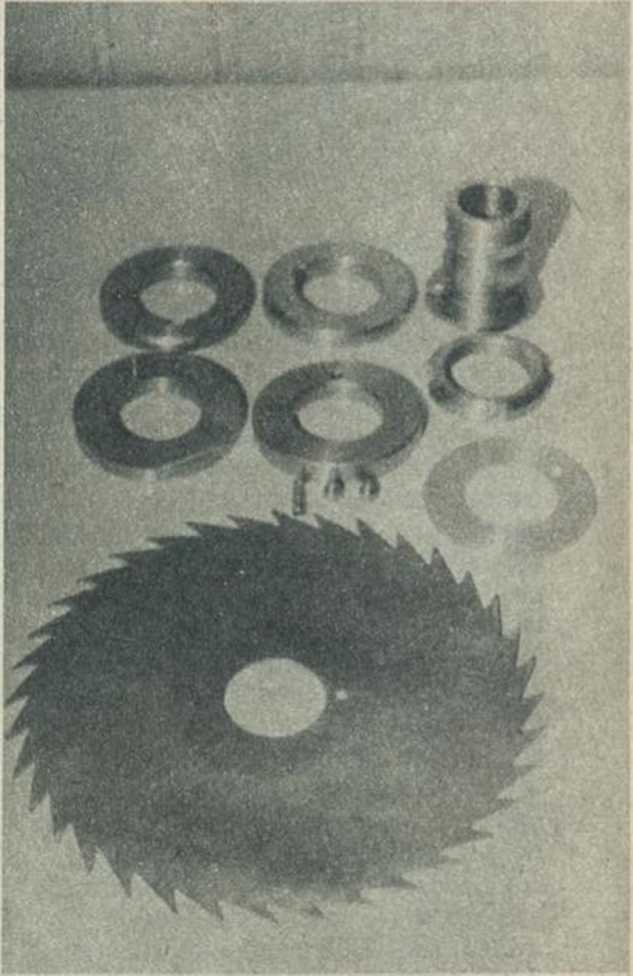

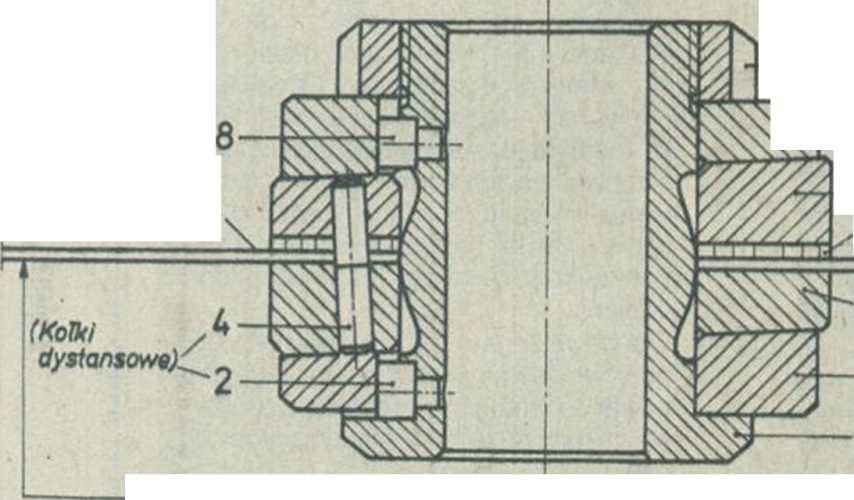

Budowę głowicy, którą przedstawiono na rys. 1 oraz na fotografiach, należy rozpocząć od wykonania piasty 1 (rys. 2) metodą toczenia. Zadanie to dla jako tako wprawnego tokarza nie przedstawia trudności, należy tylko zachować centry-czność zewnętrznych średnic w stosunku do otworu. Następnie trzeba wykonać tarcze stałe 3, 9 I tarcze obrotowe 5, 7. średnica zewnętrzna tych tarcz powinna mieć jednomilimetrowy naddatek, natomiast otwory wykonane są na gotowo. Jedna z powierzchni czołowych każdej tarczy powinna być sfrezowana lub przetoczona pod kątem 3°. Po wykonaniu tych operacji trzeba zrobić pomocniczy trzpień z kawałka rury metalowej, tworzywa sztucznego lub twardego drewna, znacznie ułatwiający współosiowe ustawienie tarcz.    >

Tarcze powinny być ustawione na tym trzpieniu skosami do siebie tak, by zewnętrzne powierzchnie czołowe tarcz były w każdym miejscu równoległe. Tak przygotowaną parę tarcz należy punktowo pospawać na obwodzie.

Opisane czynności wykonuje się w zasadzie identycznie w odniesieniu do tarcz stałych i tarcz obrotowych, z tą jednak różnicą, że w parze tarcz obrotowych 5 i 7 wierci się otwór 05H7, natomiast w parze tarcz stałych trzeba wykonać kanałek 8x3 według rysunku. Po wykonaniu tych operacji każdą parę tarcz trzeba toczyć na wymiar podany na rysunku po uprzednim ich ustawieniu względem otworu tak, aby bicie nie przekraczało 0,03 mm.

Kołek 2 jest pasowany na wcisk, a kołek 8 — suwliwie (to ostatnie dlatego, że przy wyjmowaniu piły, np. do ostrzenia, trzeba demontować tarcze 9 i 7). Kołek 4 jest wciśnięty w tarczę 5, natomiast z tarczą 7, podkładką 6 i piłą 11 współpracuje suwliwie.

W zakupionej pile tarczowej trzeba wykonać otwór 040 mm. Na wykonany uprzednio trzpień pomocniczy 0 40x20 mm nakłada się jedną z tarcz obrotowych i piłę. Według otworu w tarczy wierci się następnie otwór w pile tarczowej. Pozotałe elementy powinny być wykonane wg zamieszczonych rysunków.

Tekst i zdjęcia: Zygmunt Szulowskl
