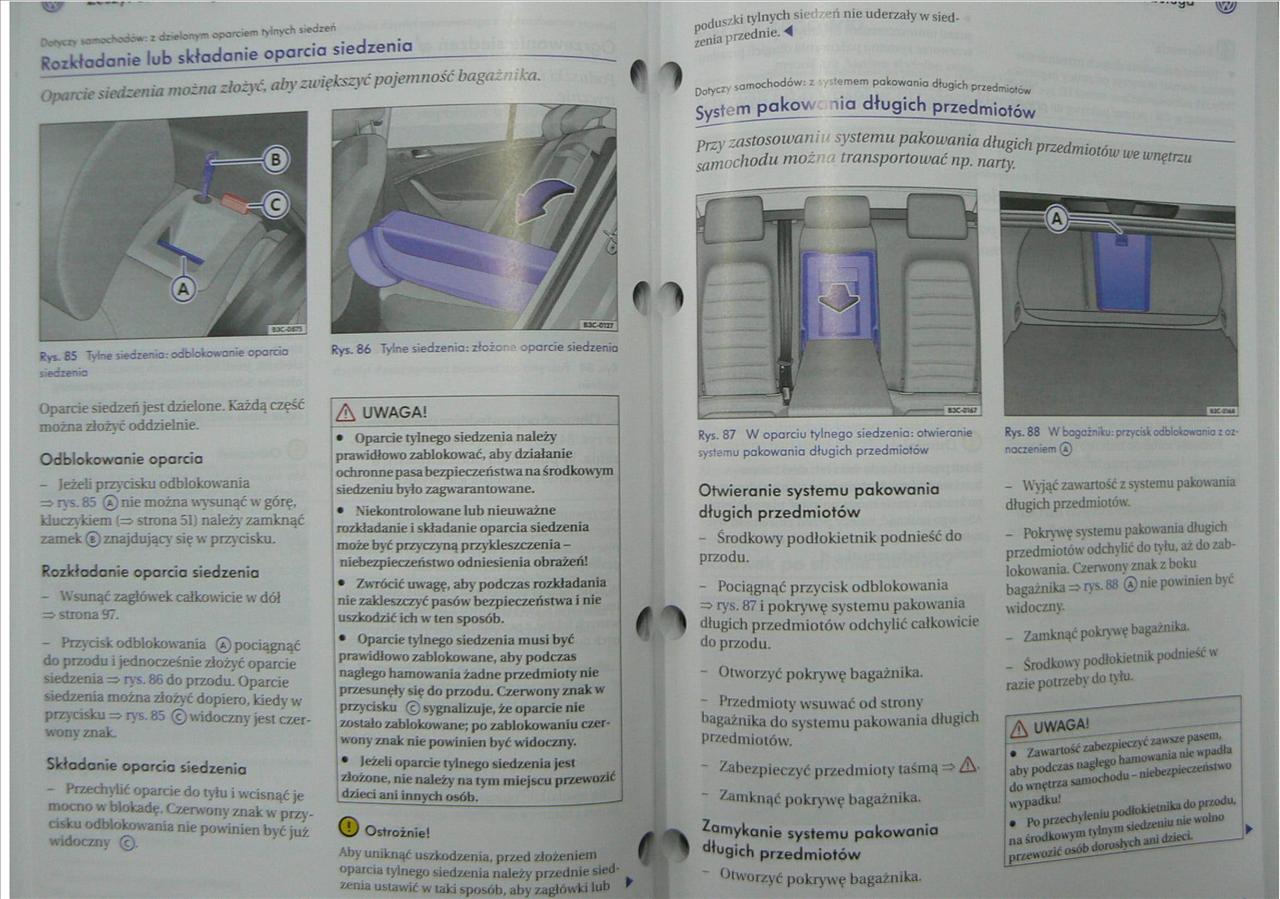

Instrukcja Obslugi VW PASSAT� PL up by dunaj21(1)

wKhoctow i    oporem rybnych    _

P^kładonte lub skłodonie^gg^gd^

KOZMOaamc^u^ -----__—:— ------

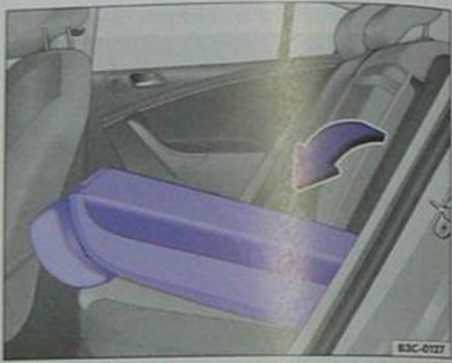

_{8yv 85} Tyłne nedzer.*: odblokowany oparcia    Rys- 86 Tylne siedzenia: rłoior <* aporcie siedzenia

nedzenia

Oparcie siedzeń jest dzielone. Każdą część można złożyć oddzielnie.

Odblokowanie oparcia

-    Jeżeli przycisku odblokowania

rys. 85 0 nie można wysunąć w górę, kluczy kiem (=p strona 51) należy zamknąć zamek 0 znajdujący się w przycisku.

Rozkłodanie oparcia siedzenia

-    Wsunąć zagłówek całkowicie w dół o strona 97.

-    Przycisk odblokowania ©pociągnąć do przodu i jednocześnie złożyć oparcie siedzenia =• rys. 86 do przodu. Oparcie siedzenia można złożyć dopiero, kiedy w przycisku =* ry s. 85 © widoczny jest czerwony znak.

Składanie oparcia siedzenia

-    Przechylić oparcie do tyłu i wcisnąć je

mocno w blokadę. Czerwony znak w przycisku odblokowania nie powinien bvć już widoczny ©    ^J

A UWAGA!

I ■ — ■    —*    "**    -.— i ■    - ■

•    Oparcie tylnego siedzenia należy praw idłowo zablokować, aby działanie ochronne pasa bezpieczeństwa na środkowym siedzeniu było zagwarantowane.

•    Niekontrolowane lub nieuważne rozkładanie i składanie oparcia siedzenia może być przy czy na przykleszezenia -niebezpieczeństwo odniesienia obrażeń!

•    Zwrócić uwagę, aby podczas rozkładania nie zakleszczyć pasów bezpieczeństwa i nie uszkodzić ich w ten sposób.

•    Oparcie tylnego siedzenia musi być praw idłowo zablokowane, aby podczas nagłego hamowania żadne przedmioty nie przesunęły się do przodu. Czerwony znak w przy dsku © sygnalizuje, źe oparcie nie zostało zablokowane; po zablokowaniu czerwony znak nie pow inien być widoczny.

•    leżeli oparcie tylnego siedzenia jest

złożone, nie należy na tym miejscu przewozić dzieci ani innych osób.    _

® Ostrożnie!

Aby uniknąć uszkodzenia, przed /łożeniem oparcia tylnego siedzenia należy przednie siedzenia ustawić w taki sposób, aby zagłówki lub

_dus7jd tylnych si« ń nic uderzały w sied-^lapreednie.*

vornochodów: z    pokowonio długkh paedm^6w

System pck°^v iia długich przedmiotów

m zastosowań i systemu P^wrniTdh^p^^ samochodu mozi transportować np. narty.

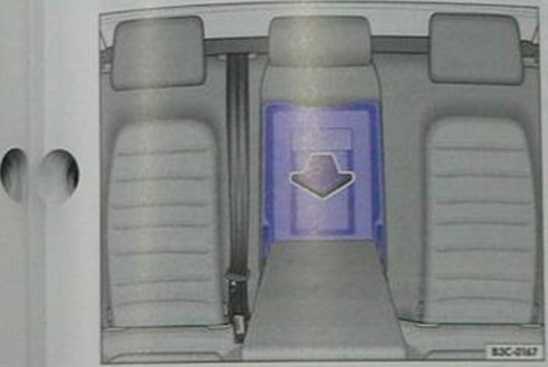

Rys. 87 W oparciu tylnego siedzenia: otwieranie systemu pakowania długich przedmiotów

uv wnętrzu

-    Wyjąć zawartość z systemu pakowania długich przedmiotów.

Otwieranie systemu pakowania długich przedmiotów

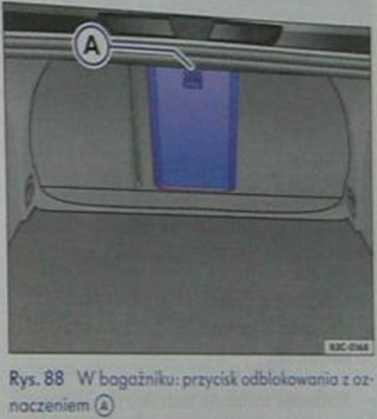

-    Pokrywę system u pakowania długich przedmiotów odchylić do tyłu, az do zablokowania. Czerwony znak z boku bagażnika =>r*Ł88 ® nie powinien być

widoczny.

_ Zan₁ViiąćpoIO'«¥^bat!“'*^la-. środkowy podloluetnik podnieść « razie potrzeby do tylu-

- Środkowy podłokietnik podnieść do przodu.

- Pociągnąć przycisk odblokowania =» rys. 87 i pokrywę systemu pakowania ^ długich przedmiotów odchylić całkowicie do przodu.

Otworzyć pokrywę bagażnika.

“ Przedmioty wsuwać od strony bagażnika do systemu pakowania długich przedmiotów.

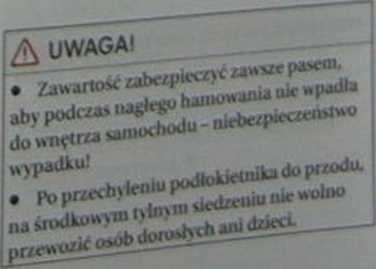

Zabezpieczyć przedmioty taśmą > A Umknąć pokrywę bagażnika.

r \

Zamykanie systemu pakowania ^dłu9'ch przedmiotów

Otworzyć pokrywę bagażnika.
