Zad. I

Dwustopniowa sprężarka / chłodnicą międ/ystopniową spręża m - 10 kg/s powietrza od ciśnienia pi - 0.1 MPa do ciśnienia pr0.4 MPa. Temperatura początkowa powietrza t|-24 °C. spadek temperatur.- czynnika w chłodnicy wy nosi AT 46K. Spręż w obu Mopniach sprężarki jest jednakowy, chłodzenie przebiega izobary cznic. Sprawność i/entropowa w stopniach wynosi n.'0.82. a sprawność mechaniczna n.-0.%. l-ncrgię na wlocie i wylocie pominąć. Obliczyć rzeczywistą moc napędu sprężarki.

Zad . 2

Prędkość bezwzględna powietrza przy dopływie do łopatek wirnika sprężarki odśrodkowej c( - 70 m's. kąt nachylenia dolotowej krawędzi łopatki wirnika |1|    30°. prędkość bezwzględna

powietrza przy wypływie z wieńca łopatkowego wirnika ej - 200 nv's, kąt nachylenia wylotowej krawędzi wirnika p» - 45°. Średnica wewnętrzna łopatek wirnika D| - 170 mm. zaś zewnętrzna l)j 325 mm. prędkość kątowa wirnika n : 15000 min"1. Parametry gazu przed

sprężarką: pi - 0.1 MPa. Ti - 290 K. wydajność sprężarki K| = 1.4 mis .Oblicz, obwodową moc napędową sprężarki idealnej o nieskotic/oiKj liczbie (nieskończenie cienkich) łopatek, teoretyczny przyrost ciśnienia statycznego w wirniku i stopień reakcyjności wirnika.

Zad . 3

IX> sprężarki odśrodkowej dopływa powietrze o parametrach standardowych z bardzo małą prędkością. W przewodzie tłocznym o średnicy 2 cm powietrze ma prędkość 200 m's. ciśnienie bezwzględne 0.4 MPa i temperaturę I50*C. W chłodnicy między stopniowej powietrze oddaje ciepło w ilości 20 U,'kg. Obliczyć moc silnika napędzającego sprężarkę.

Zad. 4

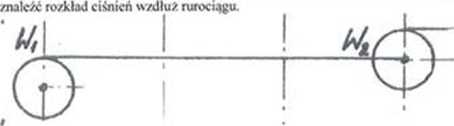

Dwa jednakowe wentylatory osiowe {Ap 400 kPa i V = 5mł ts) pracują w układzie jak na rył. Długość rurociągu zastępczego I - 160 m. opory przepływu przez rurociąg opisane są

równaniem Ap, - 0.2 x V . gdzie x w- m. a V m3/s. Należy określić wydajność układu i
