(7) Rysunek znormalizowany

Wielkość arkuszowa wg DIN 476. szereg A	DINA0	DINA1	DINA2	DINA3	DINA4	DINA5
Format: arkusz nie obcięty mm	880 '1230	625x880	450x625	330x450	240x330	165x240
Format: arkusz obcięty mm	841x1189	594 x 841	420x594	297x420	210x297	148x210

(2) Wymiary arkuszy

-TT A

Wycinek z DIN A2. DIN A1.DIN AO

■Tl

I i I 1 ~'f=C

1117 1ZE

format me obcięty

tabliczka inf.

©

r-B

Arkusze: DIN A2. DIN A1. DIN AO

Arkusz DIN A5

20 — tabliczka inf.

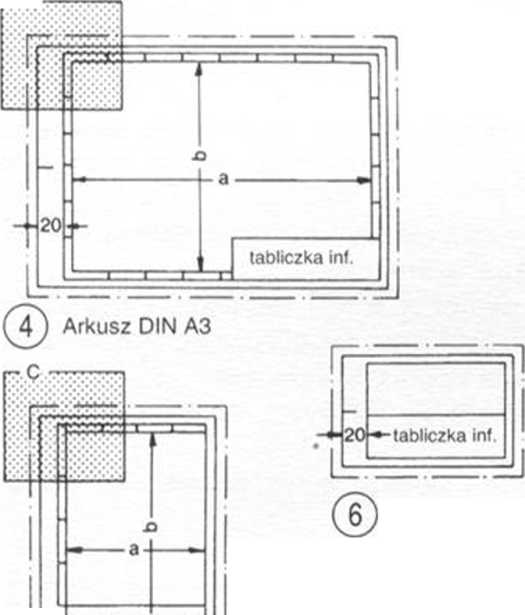

(5) Arkusz DIN A4    © Podział na pola

20

0.6

Wycinek z DIN A4

Dzielenie na	Liczba tych samych pćl przy arkuszach
	A0	A1	A2	A3	A4
a	16	12	8	8	4
b	12	8	6	6	4

DIN A 3

. ( i N N
-| J_I_	taW inf |

r->

I

b

, porost 4*1 9<H

mmm

j

lima obcięcia rysunku obcięta odbitka

1 1 1 1TIZ.T-3.~JZI

Wycinek z DIN A3 C

DIN a 2

I05H
,4f U zagięci		"T
Y§ ?		^ § f 1
	laW irrt |
•210-4* poroś* -- 594-	b M 92-

(1T) Wymiary i schematy składania

NORMY PODSTAWOWE

RYSUNKI DIN 824, 476

Normy dotyczące rysunków ułatwiają architektom porządkowanie rysunków w pracowni, na placu budowy, przy uzgodnieniach, przy wysyłce i przechowywaniu w archiwach. Obcięty oryginał rysunku lub odbitka musi odpowiadać formatom szere-

gu A -» 0, © - <§).

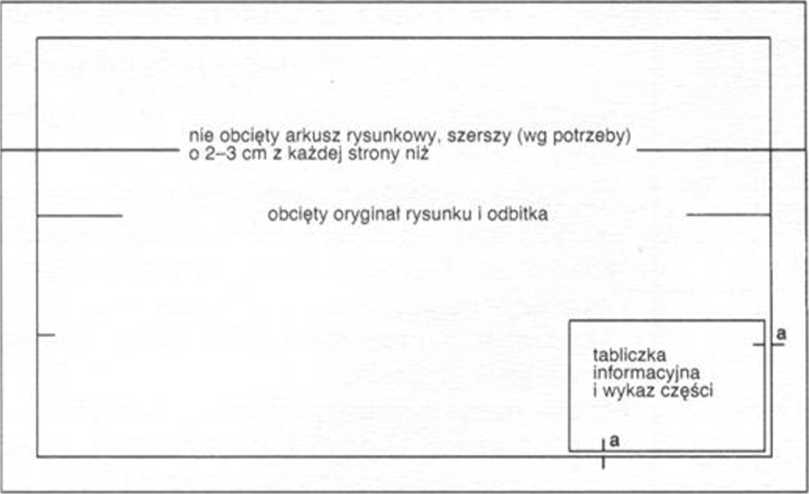

Odstęp a tabliczki informacyjnej od brzegu rysunku wynosi:

dla formatów AO - A3 = ..................10 mm,

dla formatów A4 - A6 = .................. 5 mm.

Przy mniejszych formatach dopuszcza się margines do spinania o szerokości 25 mm, który zmniejsza powierzchnię użytkową gotowego formatu.

Wąskie formaty można wyjątkowo uzyskiwać przez łączenie szeregowe takich samych lub pokrewnych formatów szeregu. Do uzyskania formatek szeregu A używa się następujących szerokości rolek:

dla papierów, kalek rysunkowych........ 1500, 1560 mm

(stąd wywodzą się wymiary..... 250. 1250, 660, 900 mm),

dla papierów światłoczułych ........ 650, 900, 1200 mm.

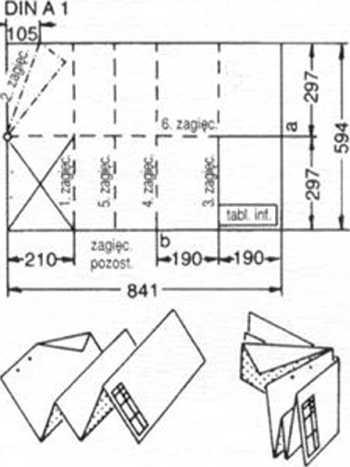

Do wycinania wszelkich formatek, rysunkowych aż do A0 z jednej wstęgi papieru potrzebna jest rolka o szerokości 900 mm. Aby rysunki zbroszurować i wpiąć do segregatora, należy je odpowiednio złożyć -> (8).

1.    Tabliczka informacyjna powinna być zawsze widoczna na wierzchu we właściwym położeniu.

2.    Przy rozpoczynaniu składania należy w każdym przypadku zachować szerokość 21 cm (1 zagięcie); w tym celu przykłada się szablon o wymiarach 21 x 29,7 cm.

3.    Od punktu c zagiąć w odwrotnym kierunku trójkątny wycinek rysunku (zagięcie 2), aby przy całkowicie złożonym można było perferować lub zszywać tylko lewe dolne pole oznaczone krzyżem —> (8).

4.    Rysunek należy dalej składać, rozpoczynając ockstrony a w lewo na szerokość 19,0 cm za pomocą szablonu 19,0 x 29,7 cm. Pozostałą przy składaniu część rysunku składamy na połowę dla wyrównania wielkości kart tak, aby część rysunku z tabliczką pozostała na wierzchu.

5.    Pozostałe pasma składa się od strony b.

W celu wzmocnienia podziurkowanego brzegu złożonego rysunku można na odwrocie dziurkowanej części rysunku nakleić karton formatu A5 = 14,8x21 cm. Według tych zasad można składać arkusze o dowolnej wielkości. Jeżeli po odjęciu pierwszego złożenia o szerokości 21 cm pozostała część rysunku (szerokość) dzieli się na odcinki po 19 cm i pozostaje reszta, to tę resztę dzielimy na pół.

Normy

podstawowe

105J—
?' 1 1 l l ^1/ III 1 • ^1 ł- -ł—u_ a---1--- ! f fc^1 1/ Si Si 81 & & • -| r-| «r»| *i| •*! ni		7.. "8 S
^ A r 1 » ' ■V/ iii 1 « A 1 « 1 1 1 / \ 1	Mtf inf	8 I
—210—J M90-4—190-J-190- --1189-	-190-
