Obsługa i naprawa Audi (284)

Obsługa i naprawa Audi (284)

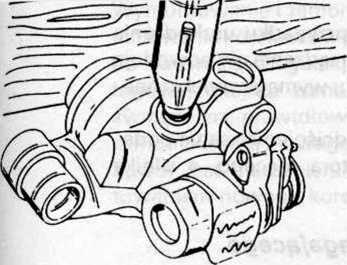

Rys. 7.36. WYPYCHANIE SPRĘŻONYM POWIETRZEM TŁOCZKA Z CYLINDRA HAMULCOWEGO (hamulce Teves)

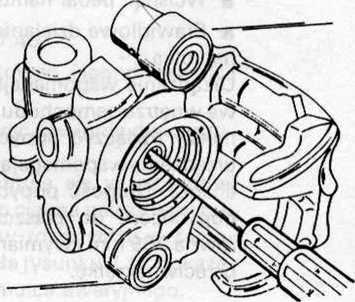

Rys. 7.37. WYJMOWANIE USZCZELNIENIA Z CYLINDRA HAMULCOWEGO (hamulce Teves)


Rys. 7.38. DOCISKANIE TŁOCZKA DO WKŁADKI



■    Pierwsza sekcja steruje hamowaniem lewego przedniego i prawego tylnego koła.

■    Druga sekcja steruje hamowaniem prawego przedniego i lewego tylnego koła.

Podczas wymiany pompy należy podać rok budowy pojazdu.

Wymontowanie i zamontowanie pompy hamulcowej

Pompa hamulcowa i mechanizm wspomagający tworzą zespół. Może być on wymontowywany od strony komory silnika.

■    Odłączyć przewody hamulcowe.

■    Odłączyć przewód wyłącznika świateł hamowania.

■    Odmontować pompę hamulcową wraz z uszczelką gumową urządzenia wspomagającego.

Pompę montuje się w odwrotnej kolejności do demontażu. Popychacz urządzenia wspomagającego nie wymaga regulacji długości (poza przypadkiem wymiany urządzenia wspomagającego).

Naprawa pompy hamulcowej

Pompy hamulcowej się nie naprawia.
