8. INSTALACJA ELEKTRYCZNA

Rys. 8.31. ZAMOCOWANIE CIĘGIEN OGRZEWANIA (patrz tekst)

r

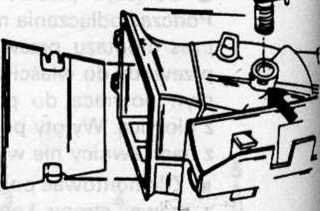

Rys. 8.32. PIERŚCIEŃ ZABEZPIECZAJĄCY

wkrętakiem w miejscu pokazanym strzałką)

Rozbiórka i składanie zespołu ogrzewania

Rozmontowanie i zmontowanie zespołu ogrzewania należy wykonać na podstawie informacji wynikających z rysunku 8.24.

Należy przestrzegać następujących ogólnych zasad.

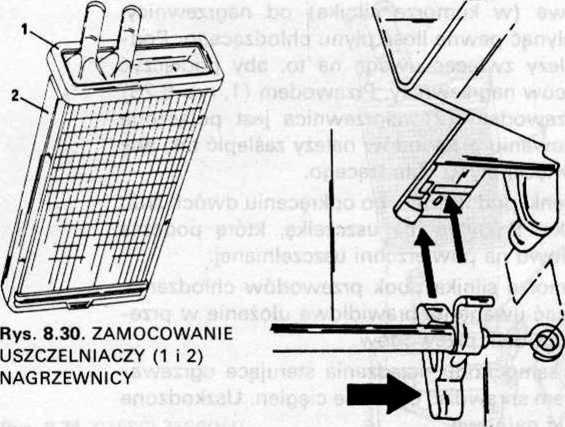

■    Uszczelniacze (1 i 2, rys. 8.30) powinny być przyklejone do podłoża na całej długości. Pomiędzy uszczelniaczami nie może być szczelin.

■    W przypadku gdy zaczepy prowadzące nagrzewnicę nie pasują do obudowy ogrzewania, należy nagrzewnicę przykręcić do obudowy dwoma małymi blachowkrętami.

■    Osadzić cięgno przesłony powietrza i zamocować w dźwigni.

■    Osadzić i zamocować w dźwigni cięgno przesłony ogrzewania stóp kierowcy i nadmuchu na szyby (rys. 8.31).

■    Podczas wymontowania przesłony powietrza i dźwigni podważyć wkrętakiem pierścień zabezpieczający i wysunąć z kanału powietrznego przesłonę. Podczas montażu należy zwracać uwagę na pewność osadzenia dźwigni. Na rysunku 8.32 pokazano miejsce zamocowania dźwigni.

Wymontowanie i zamontowanie dmuchawy powietrza

Wymontowanie i zamontowanie dmuchawy powietrza i pozostałych części ogrzewania jest pracochłonne, ponieważ poza dmuchawą powietrza trzeba wybudować inne zespoły ogrzewania.

■ Wymontować (za pomocą wkrętaka) dysze bocznych nawiewów z deski rozdzielczej. Sprawdzić działanie części sterujących wypływem powietrza. W przypadku wadliwego działania należy wymontować kratkę wylotu i połączyć przysłonę z kółkiem sterującym.
