llMiiar rezystancji omomierzem cyfrowym

Omomicr/o cyfrowe są miernikami rezystancji o niezbyt dużąj dokładności, choć st\ dokładniejsze od omomierzy analogowych, W skład takiego omomierza wchodzi amperomierz 'Wpeiy oraz stabilizowane źródło prądu stałego, Źródło lo wymusza przepływ prądu przez, badany rezystor, prąd ten jest mierzony prze/ amperomierz, przy czym wskazanie jest bezpośrednio w kU (niezależnie od zakresu). Zakres pomiaru należy dobrać tak. by otrzymać Juk ną|dokłndnicJ*z.c wrażanie, ale jednocześnie nie przepełnić wewnętrznego licznika cyfrowego. Wskazanie ł'999 taascai, te należy zwiększyć zakres.

1.1 „Przebieg pomiaru

Należy dołączyć do wojścia pomiarowego Uy omomierza koleinę rezystory i zapisywać wyniki pomiaru w tabeli:

Lp	U
	iknt
1.
y
3,

Pomiar oporności metodą techniczną

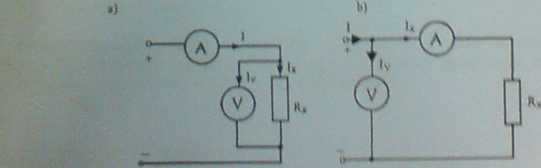

Układy do pomiaru oporu metodą techniczną

a)    pomiar oporności małych (poprawny pontłar napięcia

b)    pomiar oporności dużych (poprawny pomiar prądu

Układy zasilane są z. zasilacza napięcia stałego (6V). Należy pamiętać o biegunowości połączeń właściwym doborze zakresów przyrządów.

Przy pomiarach rezystancji prądem stałym metodą techniczną wykorzystać się prawo Ohma. Jednakże w każdym z układów popełniany Jest systematyczny hląd metody, tłląd ten eliminuje się poprzez dodanie do wyniku pomiaru odpowiedniej poprawki,
