PKM II, kolos 2, Lotnicy

Zadanie 1:

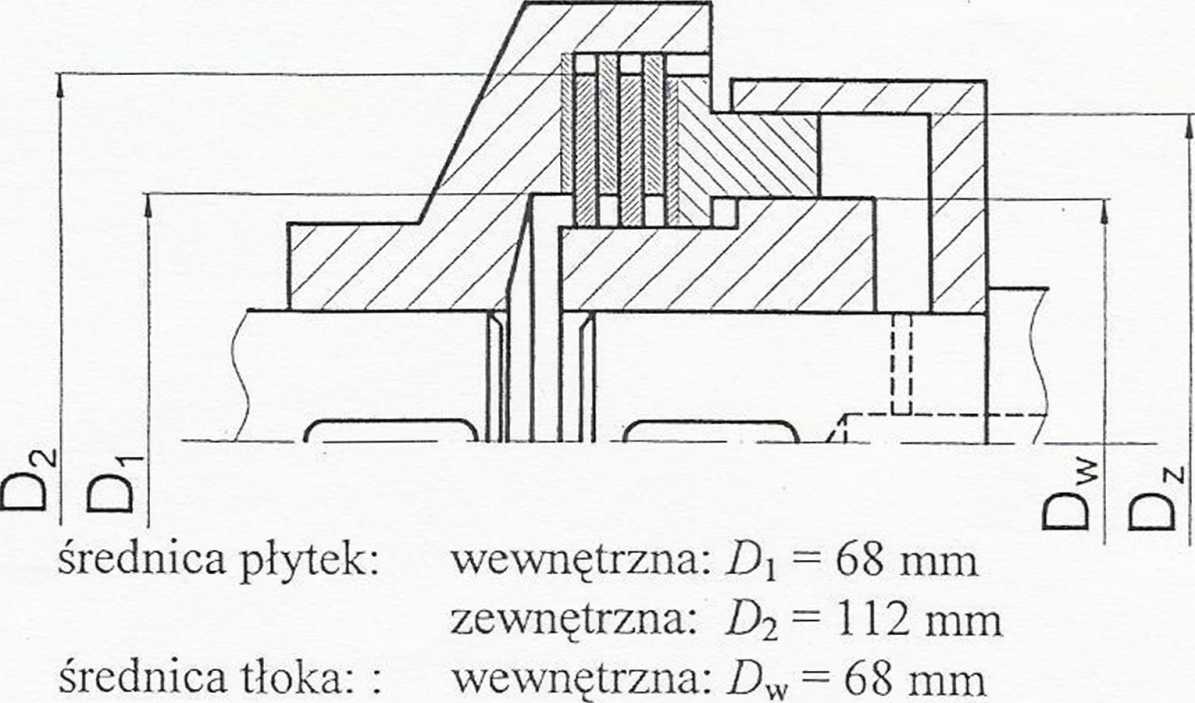

Sprzęgło wielopłytkowe z napędem hydraulicznym służy do rozpędzano, maszyny o momencie bezwładności I₂ = 5 Nm i momencie oporów rucha Mi. Współczynnik tarcia na powierzchniach ciernych płytek wynosi // = O,'/ Tarcie na wszystkich pozostałych powierzchniach pominąć. Wyznaczyć:

1.    Ciśnienie p w instalacji hydraulicznej uruchamiającej sprzęgło, pi^y którym maksymalny moment przenoszony przez sprzęgło wynos/ M_s = 400 Nm.

2.    Dopuszczalną wartość momentu oporu ruchu maszyny M₂, jeżeli podesty rozruchu przyrost temperatury sprzęgła nie może przekroczyć AT = 10^c( Prędkość obrotowa silnika n\ = 2400 obr/min, masa podgrzewany elementów m = 2 kg, ciepło właściwe tych elementów c = 0.45 kJ/kg°C.

zewnętrzna: Z)_z = 100 mm

a =70 mm k\ = 5-10³ kN/m = 2-10³ kN/m

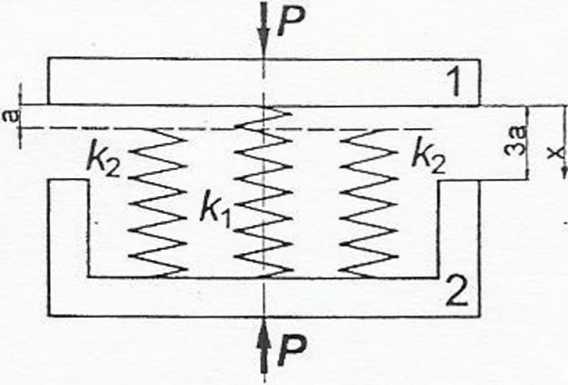

Zadanie 2. Pomiędzy płytami 1 oraz 2 poruszającymi się względem siebie wzdłuż linii działania sił P znajduje się sprężyna o sztywności k\ i dwie sprężyny o sztywności k₂ każda, krótsze od sprężyny pierwszej o a. Narysuj wykres charakterystyki sztywnościowej przedstawionego układu sprężyn.
