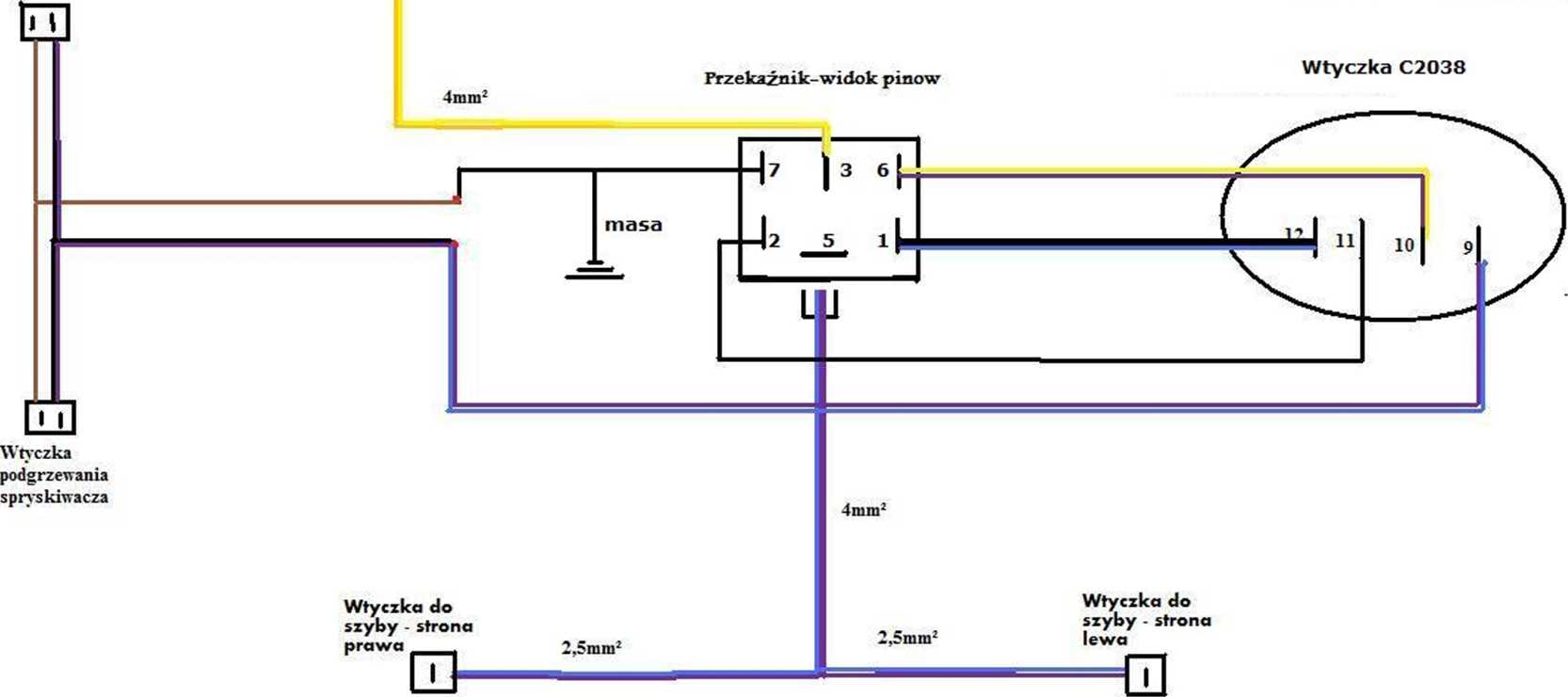

schemat podlaczenia ogrzewanej szyby przedniej escort mk7

schemat podlaczenia ogrzewanej szyby przedniej escort mk7



Bezpiecznik 50A w głównej skrzynce przy aku


Wtyczka

podgrzewania

spryskiwacza


PRZEKAŹNIK PODGRZEWANEJ SZYBY PRZEDNIEJ nr części: 95AG-14512-AA


1    - niebiesko / czarny (l,5mm2)

2    - czarno / biały (1.5mm2)

3    - pomarańczowo / żółty (4mm2

4    - czarny (1.5mm2)

5    - fiolotowo / niebieski (4mm2)

6    - fioletowo /żółty (l,5mm2)
