Stabilizator napięcia sieci1

^    .    .    .    inż. RYSZARD ORŁOWSKI

Stabilizator napięcia sieci    m* jan świetlik

Opis dotyczy układu stabilizującego wartość skuteczną oraz szczytową napięcia sieci, bardzo przydatnego do zasilania odbiorników telewizyjnych czułych na zmiany napięcia zasilania.

Urządzenie przy zmianach napięcia sieci w granicach od 198 do 231 V zapewnia stabilizację napięcia wyjściowego na poziomic 220 V +2 V nic zmieniając jego kształtu. Do stabilizatora można dołączyć

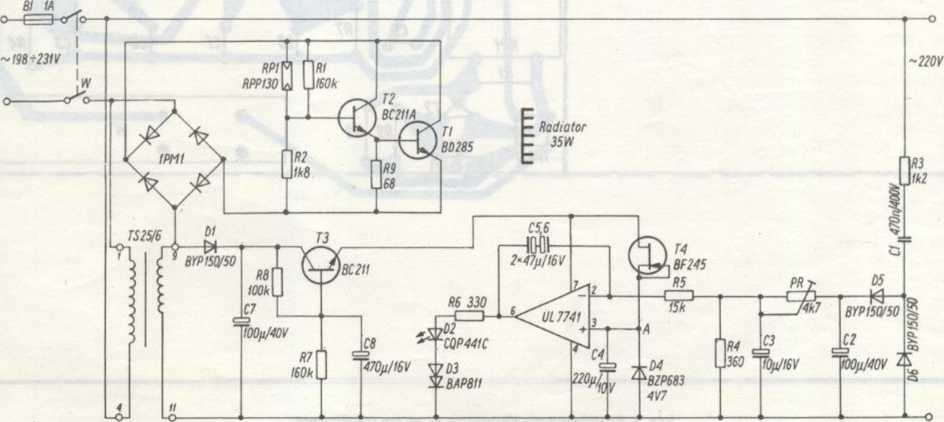

urządzenia o mocy 200 W. Schemat stabilizatora jest przedstawiony na rys. 1. Układ składa się z transformatora dodającego stale do napięcia sieci, napięcie o wartości ok. 25 V, regulowanej „diody

Rys. t. Schemat stabilizatora
