Zbiornik ciśnieniowy spawany 5
98
Tablica 1.19
Wymiary kołnierzy owalnych płaskich wg PN-87/H-74733
DN
[mm] |
Rura |
Kołnierz |
Śruby |
d, ... |
A 1 B I D„ |
Av 1 g 1 da | 7?! |
masa0 |
|
[mm' |
|
|
10 |
13,5 |
75 |
40 |
50 |
14,0 |
12 |
11 |
12 |
0,16 |
MIO |
17,2 |
18 |
0,16 |
15 |
20 |
80 |
45 |
55 |
20,5 |
12 |
11 |
13 |
0,18 |
M10 |
21,3 |
22 |
0,18 |
20 |
25 |
90 |
64 |
65 |
26 |
14 |
11 |
18 |
0,34 |
M10 |
26,9 |
27,5 |
0,33 |
25 |
30 |
100 |
72 |
75 |
31 |
14 |
11 |
20 |
0,46 |
M10 |
33,7 |
34,5 |
0,44 |
32 |
38 |
120 |
85 |
90 |
39 |
16 |
14 |
22 |
0,71 |
M12 |
42,4 |
43,5 |
0,68 |
40 |
44,5 |
130 |
95 |
100 |
45,5 |
16 |
14 |
25 |
0,85 |
M12 |
48,3 |
49,5 |
0,82 |
50 |
57 |
140 |
100 |
110 |
58 |
16 |
14 |
28 |
0,88 |
M12 |
60,3 |
61,5 |
0,84 |
'* Wartość orientacyjna |
1.8. KOŁNIERZE STALOWE OKRĄGŁE ZAŚLEPIAJĄCE
Kołnierze stalowe okrągłe zaślepiające (rys. 1.5) na ciśnienie nominalne 0,63-16 MPa są przedmiotem normy PN-87/H-74728. Stosuje się je w zakresie ciśnień i temperatur zgodnie z normą PN-81/H-02650.

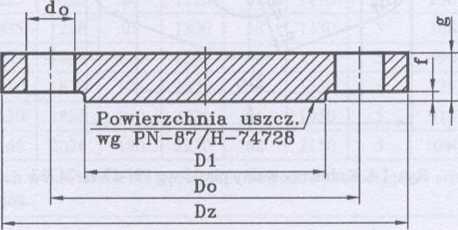

Rys. 1.5. Kołnierz okrągły zaślepiający wg PN-87/H-74728
Kołnierze mogą być stosowane bez sprawdzających obliczeń wytrzymałościowych, gdy temperatura czynnika przy odpowiednim ciśnieniu roboczym nie przekracza 300°C przy użyciu uszczelki bezazbestowej. Kołnierze powinny być wykonane z materiału wg PN-81/H-02650.
