Narzędzia i Urządzenia Wiertnicze GLINIK Sp. z o.o.

HYDRAULIKA ŚWIDRÓW TRÓJGRYŻOWYCH

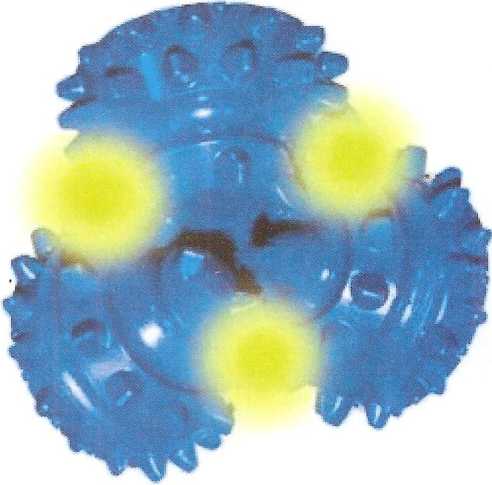

UKŁAD TRÓJ DYSZOWY

Rozmieszczenie dysz w świdrach z trójdyszowym układem hydrauliki płukania pozwala na efektywne oczyszczanie zębów świdra oraz dna otworu. Zastosowanie w tym układzie wymiennych dysz ceramicznych zapewnia możliwość doboru najbardziej odpowiednich średnic dysz do zakładanych parametrów hydraulicznych procesu wiercenia. Wymienne dysze ceramiczne osadzane są w gniazdach uszczelnianych pierścieniem typu “O-ring” oraz zabezpieczane pierścieniem rozprężnym.

Układ trójdyszowy stosowany jest w świdrach od średnicy 5-5/8”

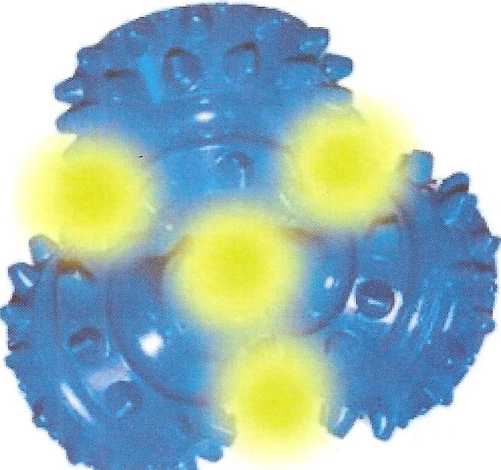

UKŁAD CZTERODYSZOWY

Dodawana do układu trójdyszowego dodatkowo dysza centralna ma na celu zapobieżenie zaklejaniu urobkiem gryzów, a co za tym idzie uniknięcie zmniejszenia prędkości wiercenia. Dysza ta wykonana jest ze stali poddanej obróbce cieplno-chemicznej.

Czwarta, dodatkowa niewymienna centralna dysza wykonywana jest dla świdrów z zakresu średnic od 7-7/8” i większych.

Dla świdrów od 12-1/4” istnieje alternatywna wersja z dodatkową wymienna centralną dyszą ceramiczną.
