54

gdzie:

S1 - powierzchnia szczeliny między pływakiem a ścianką,

Vp - objętość pływaka, ę B - gęstość pływaka,

Sg - powierzchnia poprzecznego przekroju pływaka.

Botametry są wzorcowane dla określonego płynu o określonej temperaturze i ciśnieniu. W przypadku stosowania rotametru do pomiaru natężenia przepływu cieczy, której gęstość jest różna od gęstości cieczy,dla której przyrząd był wzorcowany, jego wskazania należy skorygować wg równania '3.8).

Bardzo często rotametry mają nacięte skale o 100 podzlałkach. Botametry takie przed użyciem należy wywzorcować, podobnie jak to ma miejsce przy zwężkach.

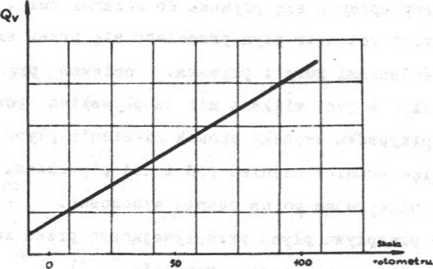

Charakterystykę rotametru można łatwo ustalić, gdyż przy paraboloidal-nej wewnętrznej powierzchni rury położenie pływaka jest proporcjonalne do natężenia przepływu. Wystarczy więc kilka pomiarów, aby ustalić graficzny przebieg funkcji Qy = ?/Wt gdyż będzie to linia prosta /rys.3.7/.

Bys.3.7. Wykres Qy = t/b/ dla rotametru
