Ford Escort RS Cosworth 4x4

PRlPRAVENO VE SPOŁU PRĄCI SE SPOLEĆNOSTl BENZINA, A. S.

39

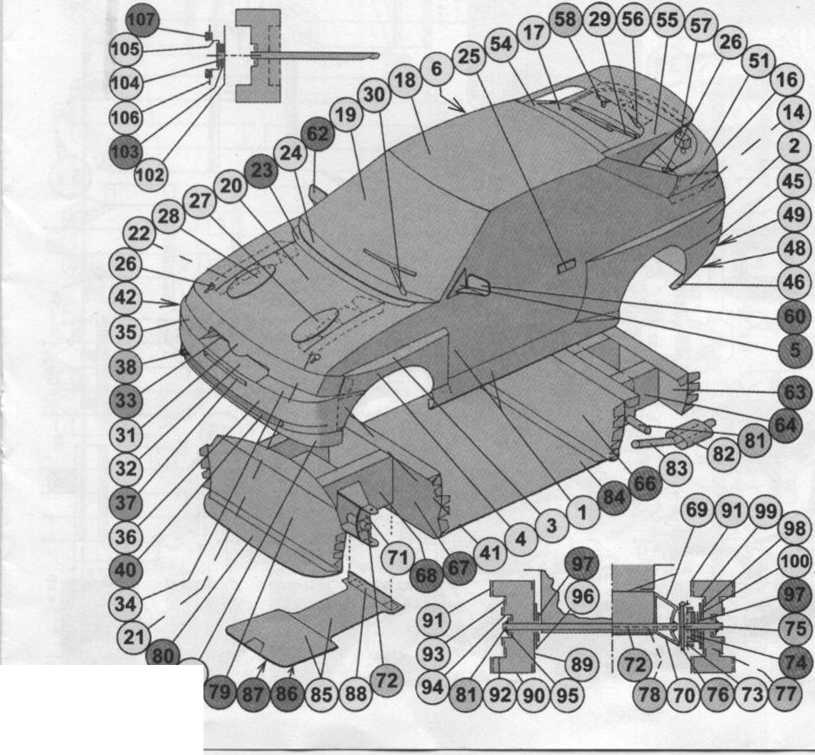

Nśś novy model je zpracovśn v merftku 1:32, jeho stavba neni slożitś, ale rada drobnych dilu vyźaduje pećlive zpracovś-ni. Proto si diikladne proćtete tento navod a prostudujte nśvodnou kresbu.

Pfipravne prace: Ze śpejle o priimeru 1,5 mm pfipravte osu 72, dve pfedni osy

75    a zadni osu 81. Ze śpendliku uśtfpnete dva drżśky brzdovych svetel 58, dva ćepy

76    a dva 77. Z drśtku o priimeru 0,5 mm vyrobte dve tażnś oka 38 a tyć rizeni 78. Vśechny tyto dfly najdete ve vystfihovśn-ce s modrym podlożenim ćisel.

Kladivkovou 6tvrtkou podlepte dfly 12, 23, 52, 60, 62, 74, 86, 87, 100, 103 a 107. Kancelśfskym papirem podlepte dfly 5, 10, 63, 64, 65, 66, 67, 68, 79, 80, 84 a 97 (dily podlepujte bez chlopnf). Tyto dily ma-jf oranżove podłożem' ćisel. Dily 33, 37 a 40 jsou urćeny pro slożitejśi variantu pfi-dś a maji podbarveni zelene. Ostatni dily ve vystfihovśnce maji podbarveni żlute.

Hrany nafezśvane z lice jsou znaćeny plnou ćarou s małym ćernym trojuhelnić-kem, hrany nafezśvane z rubu jsou ćer-chovśny Vyfezy płoch z dliii, profe-zy a propichy jsou znaćeny ćervenou tih-lopfićkou, ćarou nebo tećkou.

A nyni jiż do prace. Z dilu 1,2, 3, 4 a 5 sestavte levou stranu karoserie, z dilu 6, 7, 8, 9 a 10 pak pravou stranu. Zpracujte dii 11 a do profiznuteho otvoru vlepte pro-lis - dily 12 a 13. K dilu 16 pfilepte chlop-nś 14 (levś) a 15 (pravś), dii 16spojtesdi-lem 11 a celek vlepte mezi oba boky. Dale pokraćujte zadnim oknem 17, stfechou 18 a pfednim sklem 19. Tyto dily opet po-stupne vlepte do karoserie a pokraćujte kapotou.

Z rubu dilu 20 pfilepte zpracovane chlopne 21 a 22 (stfedni ćast kapoty by mela po sestaveni tvofit mirny prolis). Zpracujte drżśk steraćii 24 do celku s pro-lisem 23, celek pfilepte pod kapotu a tepr-ve nyni ji miiżete vlepit do karoserie. Na viiz mużete v teto fśzi stavby osadit drobne dfly: kliky dvefi 25, dve spony otvirśni kapoty 26, odvśtraci mfiżky 27, 28 a stś-raće - zadni 29 a pfedni 30.

Pfedni ćast vozu: Tato ćast modelu patfi k nejobtiżnejśim pracim pfi stavbó vozu, proto jsme pro vśs pfipravili dve va-rianty.

Jednoduśśi - vetśina detailu je feśena pouze kresbou na dilech. Z dflii 32, 34, 35 sestavte horni ćśst nśrazniku a pfilepte je k dilu 31. K celku pfipojte zpracovany nś-raznik 36 a jeho spodni ćśst 39. Nyni do narazniku vlepte jedno tażne oko 38 a boky zevnitf vylepte dily 41, 42 a hotovou pfedni ćast vlepte do karoserie.

Slożitejśi varianta: Zpracujte nahrubo celo vozu 31 a odstfihnete z dilu mfiżku chladiće. Z dilCi 32, 33, 34, 35 sestavte horni ćśst narazniku a pfilepte k celu 31. Nśraznik 36 vystfihnśte nejprve nahrubo, vyfiznete prolis mfiżky chladiće, pulkulate mfiżky a pfilepte ho k celku. Z rubu vlepte prolis chladiće 37. Od dilu 39 odstfihnśte mfiżku, misto ni do dilu vlepte zpracovany vstup chlazeni 40 a celek pfipojte k nśraz-niku. Ten dokonćete vlepenim tażnśho oka 38 a vylepenim dilCi 41 a 42.

Dalsi ćśsti vystfihovśnky je zadni nśraznik. Sestavte jej postupnś z dilu 43, plśśte 45 a vnitfnich ćśsti 46 (levś) a 47 (pravś). K nśrazniku pfipojte dfly 48, 49 a takś osvetleni SPZ - dii 44.

Nyni sestavte dvouplośny zadni spoiler. K dflu 50 pfilepte celek slepeny z dilu 51,52 a 53 (pozor na profez a propichy v dflu 53) a komplet pfilepte na zadni ćśst vozu. Horni pfitlaćne kfidlo 55 vytvarujte, vlepte do nej vzperu 56 a pfipojte k rśmu 54. Za tento rśm pfilepte spoiler na vuz a vzperu 56 zalepte do dflu 53. Na vyznaćenś mista na-lepte zbyle dve spony 26. Z dilui 57 a 58 slepte dve brzdovś svetla a vlepte je pod zadni spoiler. Z dflu 59 a 60 slepte leve zpśt-ne zrcśtko, pravś pak slepte z dflu 61, 62 a obe vlepte pomoci chlopni do karoserie.

Zpracujte nosić zadni osy; slepite ho z diló 63, 64, 65 a 66. Do nosiće zalepte osu 81 a celek zatim odlożte. Pfedni nosić sestavte tak, że dii 67 pfipojte k dflu 68 a do celku zalepte slepenou pfedni nśpra-vu - dily 69, 70, 71 a osu 72. Pokraćujte otoćnym mechanismem pfedni nśpravy -shodnym pro levou a pravou stranu.

Slepte po obvodu dii 73 (zatim neuzavi-rejte!) a pfilepte vyztuhu 74. Do celku zalepte osićku 75 a teprve nyni dii uzavfete. Dii ćepu 76 protśhnete otvory v dilech 69, 71, 73 a na okrajich zakśpnete lepidlem. Dilem 68 protśhnśte tyć fizeni 78, kterou v dilech 73 upevnite pomoci ćepu 77. Po vyzkouśeni zatśćeni mużete oba ćepy za-kśpnout lepidlem. Pfedni nśpravu dokonćete pfilepenim dilu 79 a 80.

Samostatnś zpracujte tłumić vyfuku 82, ktery mirnym stlaćenim vytvarujte do elipsy. Vyfuk 83 slepte a v oznaćenem mistś ostrym nożikem profiznete nalomeni, ve złomu vyfuk slepte a zalepte do tlumiće. Z dliii 85, 86, 87 a 88 slepte pfedni liżinu a spolećnś se spodni ćśsti vozu 94 zatim odlożte.

Nyni sestavte kola, nejdfh/e zadni. K boćnicim 89 nalepte brzdy - dfly 96, 97 -a take bśhoun 90 a celek vnśjśi ćśsti kola s diskem z diló 91, 92, 93, 94 a 95 (nś-vodnś kresba). Kola navleknete na osu 81 a zajistete zśkolniky 101. Hotovou zadni nśpravu vlepte do karoserie.

Pfedni kola slepte stejnym zpiisobem: z vnitfniho boku s diskem a brzdou - dfly 89, 98, 99, 100 a 97 -, plśśtś 100 a vnej-śiho boku s diskem 91, 92, 93, 94 a 95. Hotovś kola opet pfipevnśte k osićkśm pomoci zśkolnikii 101 a hotovy nosić vlep-te do karoserie.

Spodek vozu uzavfete dilem 84, pfilepte liżinu 85 a zpracovany vyfuk 82 a 83 pfilepte na zadni nosić. Z dilii 102,103,104, 105,106 a 107 slepte disky kol (lepte podle nśvodne kresby) a hotovś je pfilepte k rśfku 92.

Model zśvodniho vozu Pavla Koutneho (vice se o nem i voze doćtete uvnitf ćisla) mśte hotov. Vefime, że se vśm libi a że se vśm jeho stavba podafila.

Michał Antonicky, Vladislav Cafourek a Pavel Skokan 19
