imp ladowarka akum 1

Wartości indukcyjności uzwojeń T1 należy dobrać doświadczalnie tak aby doborć (szczególnie uzw. 3-4) była wysoka.

Wartość indukc. 0,5 ~ 2 mH zazwyczaj, jeżeli na rdzeniu ferrytowym; na rdzeniu z blach transformatorowych może być więcej.

D2 im szybsza jest (min. 100 nS), tym lepiej ładownie działa.

Im impulsy widoczne na oscyloskopie (sonda na + ładowanego akumulatora) są bardziej ostre i mają mniejszy czas narastania, tym skuteczniejsza jest ładowarka.

T1 wysoka dobroć

1    |    3

) (

ładowany akumulator

zasilanie 12 i więcej volt

■

"o

■*-»

ą>

aj

O

tranzystor mocy na radiatorze

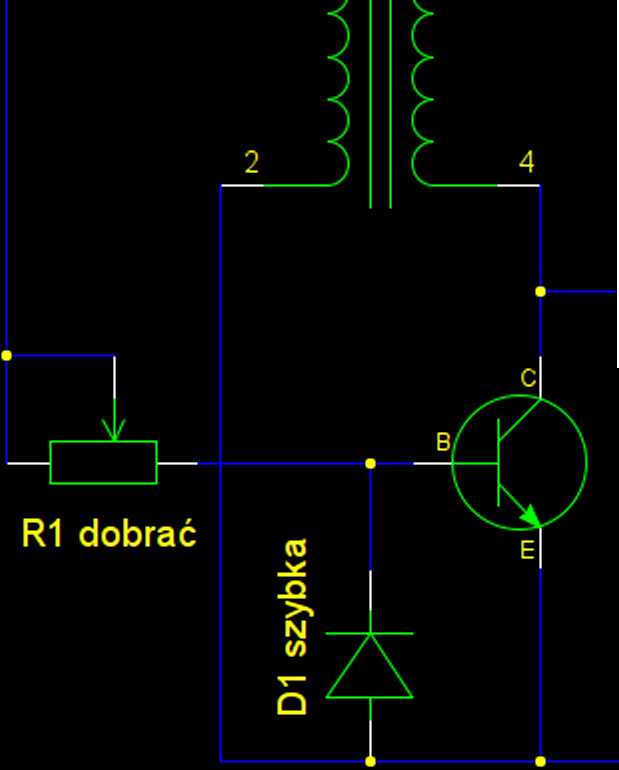

Układ do impulsowego ładowania i odsiarczania akumulatorów na oscylatorze jednotranzystorowym.

TITLE

file: imp_ladowarka_akum_1    revision: 1

PAGE 1    OF 1    DRAWN BY:    sciencisto
