(vty)    /«••./yl 3.1 Obsługa

li.    I i i* >w vv i/riiki<>ir. 'i Iwnfsalnyori |MFAJ

Wyświetlacz ze wskaźnikiem uniwersalnym (MFA)

\\'shti:nik* uniwersalny (MFA) pokazuje różnorodne parametry Iii dy i zużycia.

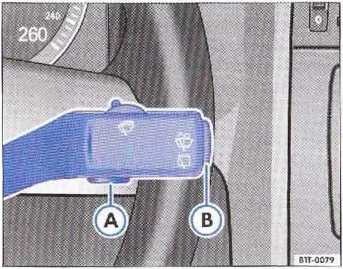

Rys. 8 Dźwignia wycieraczek i mycia szyb: przycisk A i przełącznik B

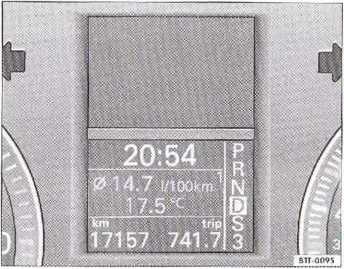

Rys. 9 Wyświetlacz w przyrządzie uniwersalnym: wskaźnik uniwersalny ze wskaźnikiem temperatury zewnętrznej


hzyr/.ąd uniwersalny jest wyposażony w dwie pracujące amonu tycznie pamięci: I - pamięć pojedyncza i 2 - pamięć całkowita. W Kornej prawej części wskaźnika wyświetlana jest wybrana pamięć.

Wybieranie pamięci

Przy włączonym zapłonie, krótko nacisnąć przycisk rys. 8 (a) w dźwigni wycieraczek, aby wybrać jedną z dwóch pamięci.

Kasowanie pamięci

Wybrać pamięć, której zawartość nu hyc wyzerowana.

- Nacisnąć przycisk (a) w dźwigni wycieraczek i przytrzymać przez co najmniej dwie sekundy.

Pamięć pojedyncza 1 zbiera parami*! ry jazdy i zużycia od chwili włączenia do chwili wyłączenia zapłonu, leżeli w ciągu dwóch godzin po wyłączeniu zapłonu jazda będzie kontynuowana, nowe wartości zostaną dola /one. Po przerwie dłuższej, niż dwie godzili} następuje automatyczne skasowanie zawartości pamięci.

Pamięć całkowita 2 zbiera parametry z dowolnej ilości jazd pojedynczych (również, kiedy zapłon był wyłączony dłużej, niż dwie godziny) do 99 godzin i 59 minut czasu jazdy, do 9999 km pokonanej trasy i do 999 litów zużytego paliwa włącznie. Jeżeli jedna z wymienionych wartości zostanie przekroczona, nastąpi automatyczne skasowanie pamięci. -4

YJ


Wnętrze samochodu

Dotyczy samochodów: 70. wskaźnikiem uniwersalnym IMFA)

Wyświetlacz ze wskaźnikiem uniwersalnym (MFA)

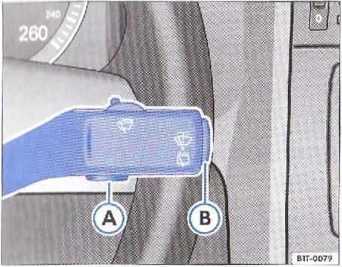

Rys. 10 Dźwignia wycieraczek i mycia szyb: przycisk A 1 przełącznik B


r^rv?

Rys. 11 Wyświetlacz w przyrządzie uniwersalnym: wskaźnik uniwersalny ze wskaźnikiem temperatury zewnęlrzriej

We wskaźniku uniwersalnym (MFA), naciskając przełącznik => rys. 10 : b 1 w dźwigni wycieraczek, można wybrać jedno z poniższych wskazań:

Wyświetlenie pamięci

•    czas jazdy

•    średnia prędkość jazdy

•    przebyła droga

•    zasięg jazdy

•    środuie zużycie palivva

•    chwilowe zużycie paliwa

min - Czas jazdy

Wyświetlony zostaje czas jazdy, który minął od chwili włączenia zapłonu.

Maksymalna wyświetlana wartość dla obu pamięci wynosi 99 godzin i 59 minut. Po przekroczeniu lej wartości następuje skasowanie odpowiedniej pamięci.

O km/h - Średnia prędkość jazdy

Średnia prędkość jazdy, po włączeniu zapłonu wskazywana jest dopiero po poko-umiu odcinka około 100 metrów. Do tego momentu zamiast wartości wyświetlane są kreski. W czasie jazdy wskazanie jest aktualizowane co 5 sekund.

km - Pokonana droga

Wyświetlona zostaje droga, która została pokonana od chwili włączenia zapłonu.

Maksymalna wskazywana wartość dla obu pamięci wynosi 9999 km Po przekroczeniu lej wartości następuje skasowanie odpowiedniej pamięci.

jji) km - Zasięg jazdy

Zasięg jazdy zostaje obliczony na podstawie zawartości zbiornika paliwa i chwilowego zużycia paliwa. Wskaźnik podaje, ile kilomc-l rów samochód może jeszcze przejechać przy takiej samej prędkości.

O l/100km - Średnie zużycie paliwa

Średnie zużycie paliwa _> rys. 11 wskazywane jest po włączeniu zapłonu dopiero po pokonaniu odcinka około 100 metrów. Do tego momentu zamiast wartości wyświetlane są kreski. W czasie jazdy wskazanie jest aktuali zowane co 5 sekund. Ilość zużytego paliwa nie jest pokazywana.

l/100km albo l/h - Chwilowe zużycie paliwa

Wyświetlane jest chwilowe zużycie w l/km. kiedy samochód jest w ruchu, albo w l/h

Wnętrze samochodu 13
