Kierunkowskazy i światła awaryjne, tylne i hamowania



69

70

72

73

75    76

77

79


19%5&87|

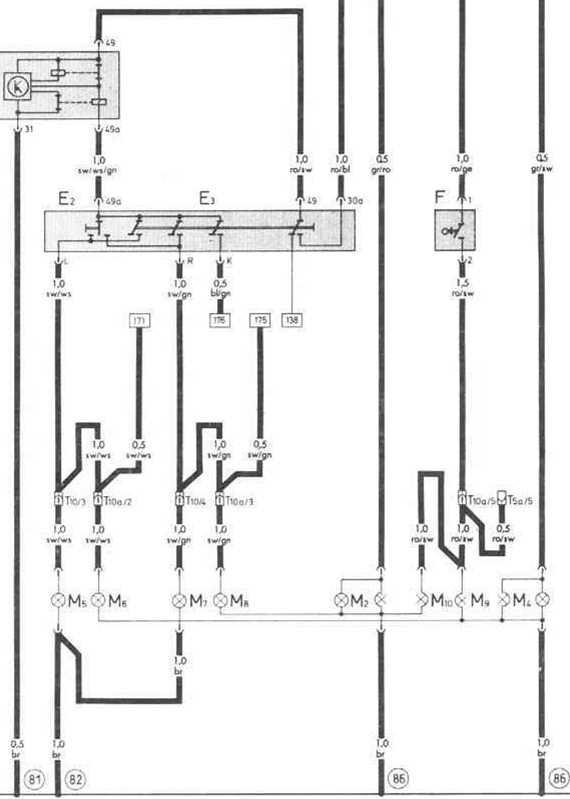

E 2    Przełącznik kierunkowskazów

E 3    'Mącznik świateł awaryjnych

F    Włącznik świateł hamowania (2131)

J 2    - Przekaźnik świateł awaryjnych

M 2    - Żarówka prawego światła tylnego

M4 - Żarówka lewego światła tylnego M 5    - Żarówka lewego kierunkowskazu przedniego

M 6 żarówka lewego kierunkowskazu tylnego M 7 Żarówka prawego kiorunkowskazu przedniego M 8    Żarówka prawego kierunkowskazu tylnego

M 9    - Żarówka lewego światła hamowania

M 10    Żarówka prawego światła hamowania

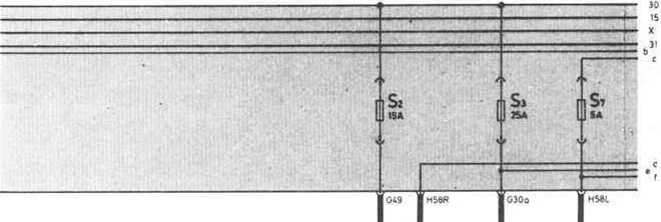

S 2    Bezpiecznik    w listwie bezpieczników,    płyoe przekaźników

S 3    Bezpiecznik    w listwie bezpieczników,    płyoe przekaźników

S 7    Bezpiecznik    w listwie bezpieczników,    płyoe przekaźników

T 5a    5'Stykowe połączenie wtykowe, brązowo, za tablicą rozdzielczą

T 10 10-stykowe połączenie wtykowe, niebieskie, za tablicą rozdzielczą T10a - 10-stykowe połączenie wtykowe, brązowe, za tablicą rozdzielczą


Połączenie z masą 1 w wiązce przewodów tablicy rozdzielczej


Połączenie z masą -1 -. w przedniej wiązce przowodów z lowoj strony


(8G) - Po»ąc2enio z masą -1-. w tylnej wiązce przewodów
