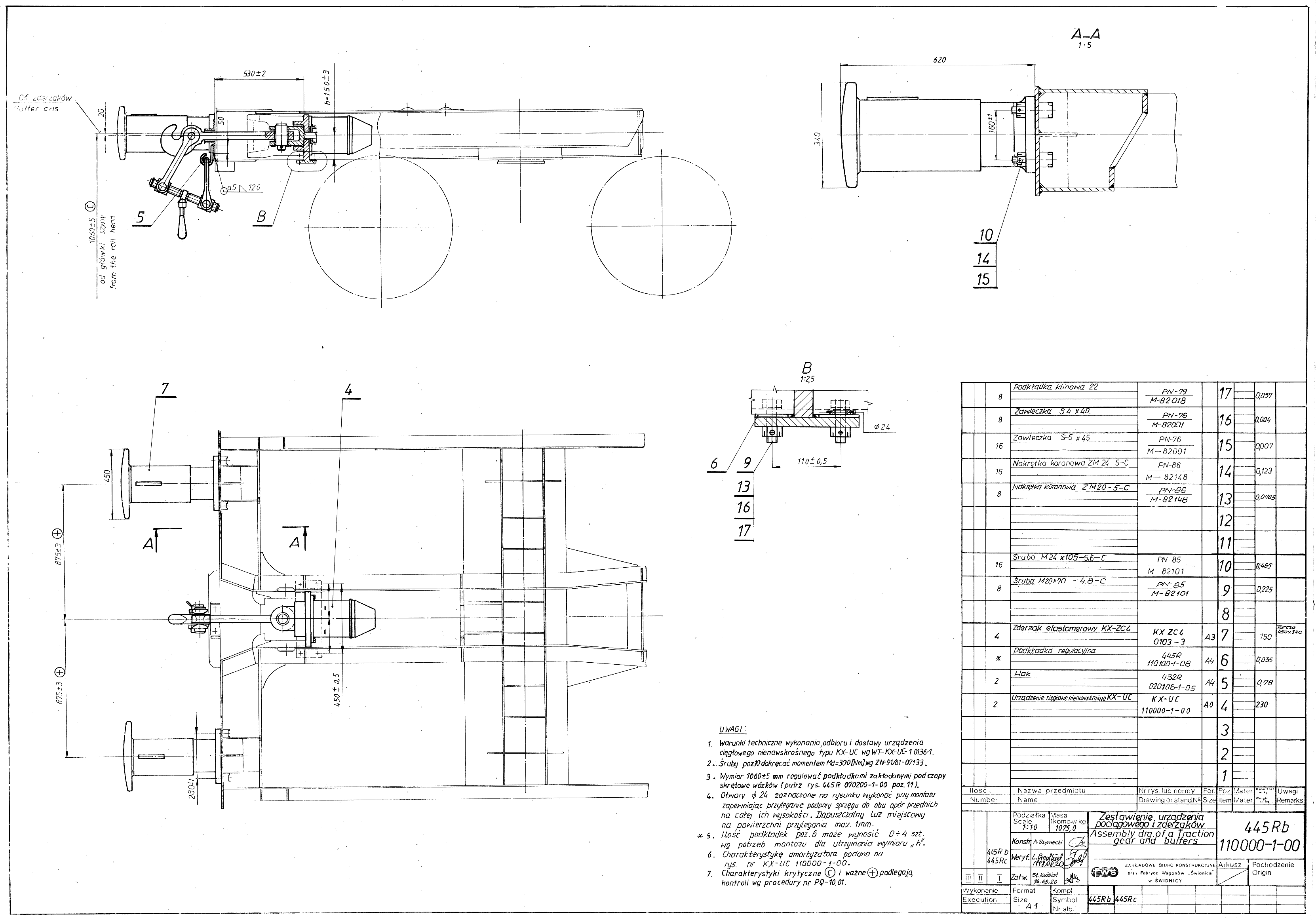

445Rb Zestawienie urządzenia pociągowego i zderzaków
530±2
t
620
UWAGI:
1 Warunki techniczne wykonania, odbioru i dostawy urządzenia ciągowego nienawskrośnego typa KX~UC wg WT-KX-UC-10136-1.
2. Śruby poz)0 dokręcać momentem Md-300[Nm]wg ZN-91/61-07133.
3 Wymiar 1060tS mm regulować podkładkami zakładanymi pod czopy skrętowe wózków tpatrz rys. 615R 070200-1-00 poz. 11).
U. Ot mory 4 26 zaznaczone na rysunku wykonać przy montażu zapewniając przyleganie podpory sprzęgu do obu opór przednich na całej ich wysokości. Dopuszczalny Luz miejscowy na powierzchni przylegania may. 1mm.
5. Ilość podkładek poz. 6 może wynosić 0+4 szt-wg potrzeb montażu dla utrzymania wymiaru „ h".
6. Charakterystykę amortyzatora podano na rys. nr Ky-uc itoooo-t-oo.
7. Charakterystyki krytyczne © i ważnej)podlegają, kontroli wg procedury nr PQ-10.01.
Podziałka
Scalę
ino
Masa ikomo-wka
1070,0
~2Gsfawienie. urządzenia Dociągowego / zderznjów
<<65 R b USRc
|
Kónstr |
A.Szymech |
rak |
|
Weryf. |
W | |
|
Zatw. |
Sf.frżb&ł 96.03.20 |
% |
■Mykor.anie
Executior.
Format Size kl 1
Kompl
Symbol
-M ^AKt-4r'OWf BlUKO KONSTRUKCYJNE D"' '.v,80„6» „Świdnica"
_w ŚWIDNICY
USRb \USRc
Nr alb
