Przykłady

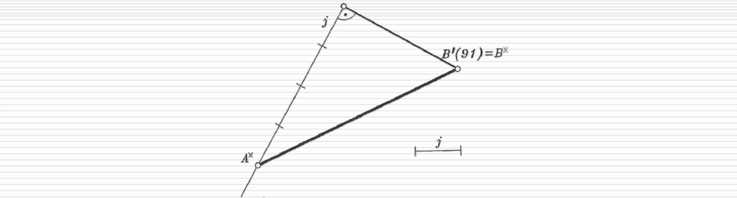

Zadanie 2: Wykreśl kład odcinka AB, gdy dane są rzuty i cechy punktów A i B (cecha punktu A wynosi 95j, a punktu B 91j).

A'(95)

Rozwiązanie: Należy wykonać kład na płaszczyznę warstwową o cesze 9lj. Punkt B^x leży na płaszczyźnie warstwowej o cesze 91 dlatego B=B\ Na prostopadłej do odcinka A'B' przechodzącej przez punkt A'(95) należy nanieść odcinek A'A^X o długości 95j-91j=4j.Odcinek A^XB^X jest szukanym kładem odcinka AB.
