Przykłady

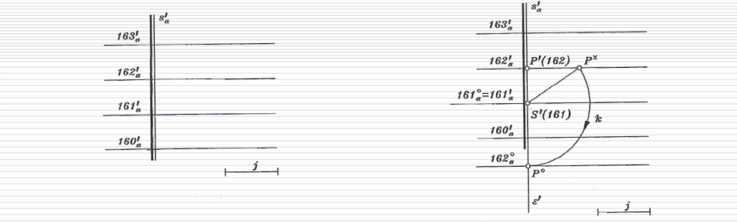

Zadanie 2: Dany jest plan warstwicowy płaszczyzny a. Wyznaczyć kład tej płaszczyzny na płaszczyźnie warstwowej o cesze 161.

Rozwiązanie: Na linii warstwicowej 162_a, przyjmujemy punkt P. Osia obrotu jest linia warstwicowa 161_a, płaszczyzna e obrotu punktu P przecina tę linię w środku obrotu S. W trójkącie prostokątnym S'P'P^X długość przyprostokątnej P'P^xjest równa (162-161 )j = lj. Prosta 162°_a przechodząca przez punkt P°, równoległa do warstwicy 161°_a oraz warstwica 162°_a określają kład płaszczyzny a.
