szczegóły

szczegóły



B

SZCZEGÓŁ NADPROŻA OKIENNEGO, ŚCIANY ZEWNĘTRZNEJ



SZCZEGÓŁ C



POŁĄCZENIE BELEK POLICZKOWYCH ZE SŁUPKIEM BALUSTRADY


SZCZEGÓŁ A


01    cegła klinkierowa

02    cegła wapienno-piaskowa pełna NF; producent: 'Ceg ioln io bydgoskio S. A.'; 250x120x65; klasa 10; l=1,00W/mK 05 zaprawa murarska firmy Atlas

04    papa na lepiku

05    płyta styropianowa Ar bot PS-E FS 12; 1000x500x150; 1=0,04 W/mK

06    beton komórkowy; producent: ZPB Prefbet; 590x240x420; odmiana 400; wytrzymałość na .ściskanio 2,5 MPa; 1=0,09 W/mK

07    zaprawa kłojowa firmy Atlas KB-15 06 listwa przypodłogowa

09    panelo podłogowe-0,7 cm

10    pianka polietylenowa Joongpoi-0,5cm

11    folia parozolacyjna

12    jastrych Atlas Sa m 150 - 5 cm

1 5 płyty styropianowe Ar bet PS-E FS 20 - 6 cm

14    nad beton B20-4cm

15    ceramiczny pustak stropowy Porotherm 15/62,5/40-15cm

16    gładź szpachlowa Atlas Gipsar Max-1 cm

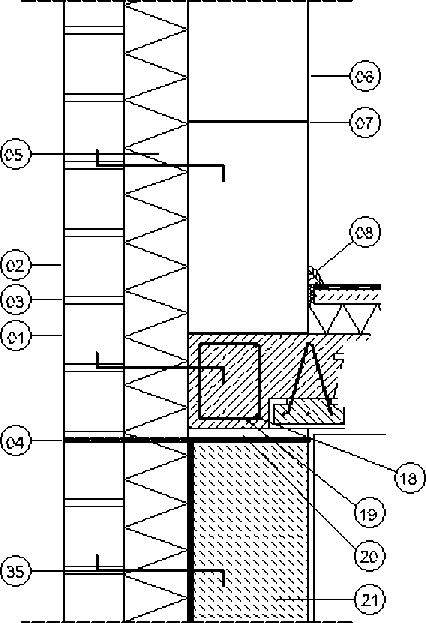

STROP NAD PIWNICĄ, SZCZEGÓŁ ŚCIANY ZEWNĘTRZNEJ



1 7 belka stropowa Porothorm 17,5 16 4xprotyf12

19    pręt f6 co 50 cm

20    gładź cementowa 2 cm

21    beton

22    klocek drewniany 15x 15 cm 25 pianka poliuretanowa

24    ościeżnica okienna

25    nadproże Porotherm 25.6

26    belka policzkowa

27    stopnica 5 cm 26 pod stopnica 5 cm

29 słupek balustrady 17x 17cm

50    drewniana belka nośna 16x21 cm

51    trzpień f12 mm

52    podkładka sta Iowa

55 pod bitka drewniana 2,5 cm

54    deska dębowa 5 cm

55    kotwy ze stali nierdzewnej z okrągłych prętów o f 4-6 mm; stal o wytrzymałości 400-600 MPa, pionowy odstęp miedzy kotwami 46cm; odstęp poziomy 50 cm

56    system Murfor LHK/S-40

POLITECHNIKAKOSZALI NSKA KATEDRA BUDOWNICTWAI MATERIA


57    szczebel balustrady 5 x 5 cm

ŁOW BUDOWLANYCH


TEMAT PROJEKTU: BUDYNEK JEDNORODZINNY

TRESC RYSUNKU:

SZCZEGÓŁY BUDOWLANE
