NEUFERT5 fiz bud,ochr bud

OCHRONA ODGROMOWA

DIN 48801,57185

© Dach pulpitowy

© Dach dwuspadowy

© Dach płaski

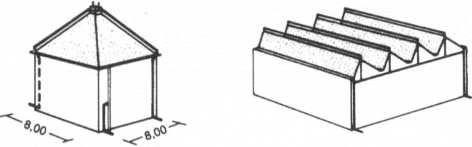

© Dach czterospadowy

© Dach namiotowy    © Dach pilasty

W pobliżu 50° szerokości geograficznej podczas jednogodzinnej burzy występuje ok. 60 piorunów pionowych (powietrze-zie-mia) oraz 200-250 piorunów poziomych (powietrze-powietrze). W promieniu 30 m od miejsca uderzenia pioruna (drzewa, budynki) ludzie w terenie narażeni są na napięcie krokowe, które w niekorzystnych okolicznościach może spowodować porażenia (najlepiej stać nieruchomo lub chodzić małymi krokami). Po uderzeniu pioruna w budowlach lub drzewach następuje gwałtowne ogrzanie i odparowanie wody, co powoduje eksplozyjne rozsadzenie murów, masztów, drzew itp. W głównych zarysach urządzenie odgromowe przypomina „klatkę Faradaya”, której wymiary powiększono i dodatkowo na niej założono zwody, czyli elementy służące do bezpośredniego przyjmowania wyładowań piorunowych.

Urządzenie odgromowe składa się ze zwodów, przewodów odprowadzających, przewodów uziemiających i uziomów. Na zwodach zakłada się groty, których zadaniem jest ukierunkowanie uderzenia pioruna. Całe urządzenie ma za zadanie przejmowanie piorunów oraz rozładowanie ich energii poza zasięgiem chronionej budowli.

W projekcie urządzenia odgromowego należy uwzględnić nadbudówki, wykusze, kominy, wyciągi wentylacyjne itp. Urządzenia odgromowe wykonuje się z prętów lub przewodów metalowych. Żaden punkt powierzchni dachu nie powinien znajdować się dalej niż 15 m od zwodu. Dla dachów krytych słomą, z powodu niebezpieczeństwa łatwego zapalenia, taśmy metalowe zwodów umieścić 60 cm ponad kalenicą -> © i ®. Gdy prąd piorunowy przepływa przez uziemienie, oporność (rezystancja) gruntu powoduje spadek napięcia, równy np. 100 000 A x 5 cm = 500 000 V. Na ten wysoki potencjał w chwili wyładowania narażone jest całe urządzenie odgromowe i elementy połączone z nim metalicznie. Bardzo skutecznym postępowaniem jest więc połączenie urządzenia z dużymi elementami metalowymi i przewodami, co prowadzi do wyrównania potencjałów.

Podstawowe urządzenia odgromowe

	Przewód dachowy	4^
—	Przewód uziemiający	fal	Dźwig
—	Grunt	0	Komin
-oo—	Zacisk probierczy	□ 0	Nadbudówki metalowe
	Uziemienie pomocnicze (zacisk probierczy)	=§=£	Mostkowanie wodo- i gazomierzy
H Cł-	Połączenie z metalem	----->_	Przewody odprow. dachowe
	połączenie elastyczne	= = =	Przewody wodne I gazowe
^JL	Szyna uziemiająca (szyna wyrównania potencjałów)	©	Numeracja miejsc podziału
O —H—	Uziom pionowy Iskiernik rozłączny	—O’"	Rynny dachowe i rury spadowe Pokrycie metalowe

-^r\s-	Łuk kompensacyjny	-l-l-l-	Kratki śniegowe
—	Zwód	1 Cł-	Przyłączenia do rur spustowych, rynien itp.
-o-	Odgromnik (czujnik przepięcia)	£	Uziemienie rurowe lub prętowe
EB-	Elem. żelb. z podłączeniem	i Etn	Uziemienie
	Krawędź budynku		Wodomierz, gazomierz
j ji	Konstrukcja stalowa	-e-	Stojak dachowy dla przew. elektrycznych
(UD	Zbiornik stalowy	• <§>	Słup zwodowy, maszt flagowy
	Lampa	o	Rurociągi metalowe

©

Budynek pokryty słomą - widok i rzut poziomy. Zwód podwyższony na palikach drewnianych 60 cm ponad kalenicą, odprowadzenie 40 cm ponad powierzchnią dachu, uziom otokowy w ziemi

©

Symbole graficzne elementów instalacji odgromowej

125
