180

- diody o małym czasie opadania tf, stosowane do formowania bardzo stromych impulsów prostokątnych. Całkowity czas przełączania nie ma w tych diodach większego znaczenia, natomiast ważne jest, aby Vt8 « 1.

Takie własności ma tzw. „dioda ładunkowa”, tj. złącze p-n o specjalnym profilu domieszkowania zapewniającym powstanie „wbudowanego” hamującego pola elektrycznego.

9.2.2. Przełączanie tranzystora bipolarnego

W układach impulsowych tranzystor spełnia często rolę bezstykowego przekaźnika, pracując najczęściej w układzie WE. Tranzystor posiada w tej roli dwa stany stabilne: jest to stan załączenia (na rys. 9.3 punkt A) odpowiadający załączeniu styków przekaźnika i stan zablokowania (punkt B na rys. 9.3) odpowiadający rozwarciu

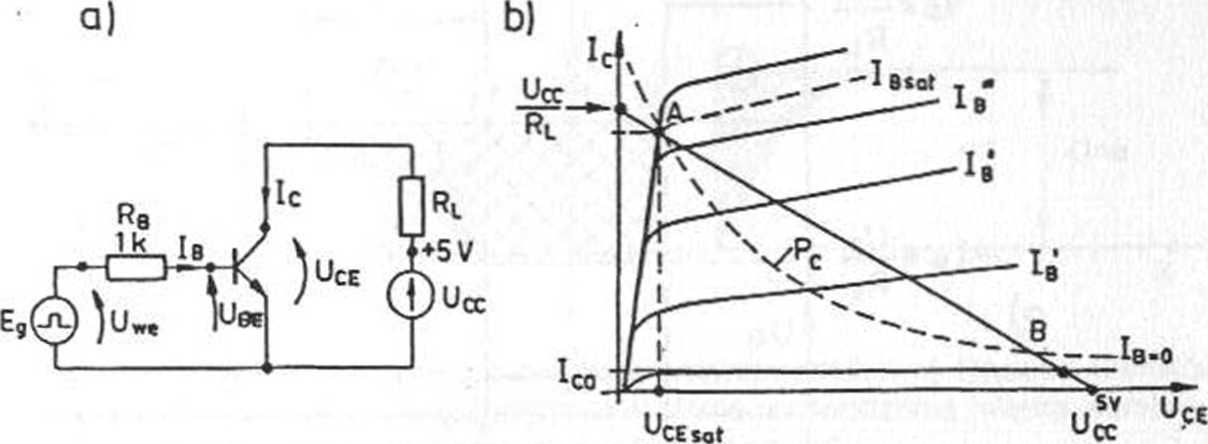

Rys. 9.3. Badanie procesów zachodzących przy przełączaniu tranzystora bipolarnego: a) układ pomiarowy, b) ilustracja stanów ustalonych odpowiadających załączeniu i wyłączeniu tranzystora na jego charakterystykach wyjściowych

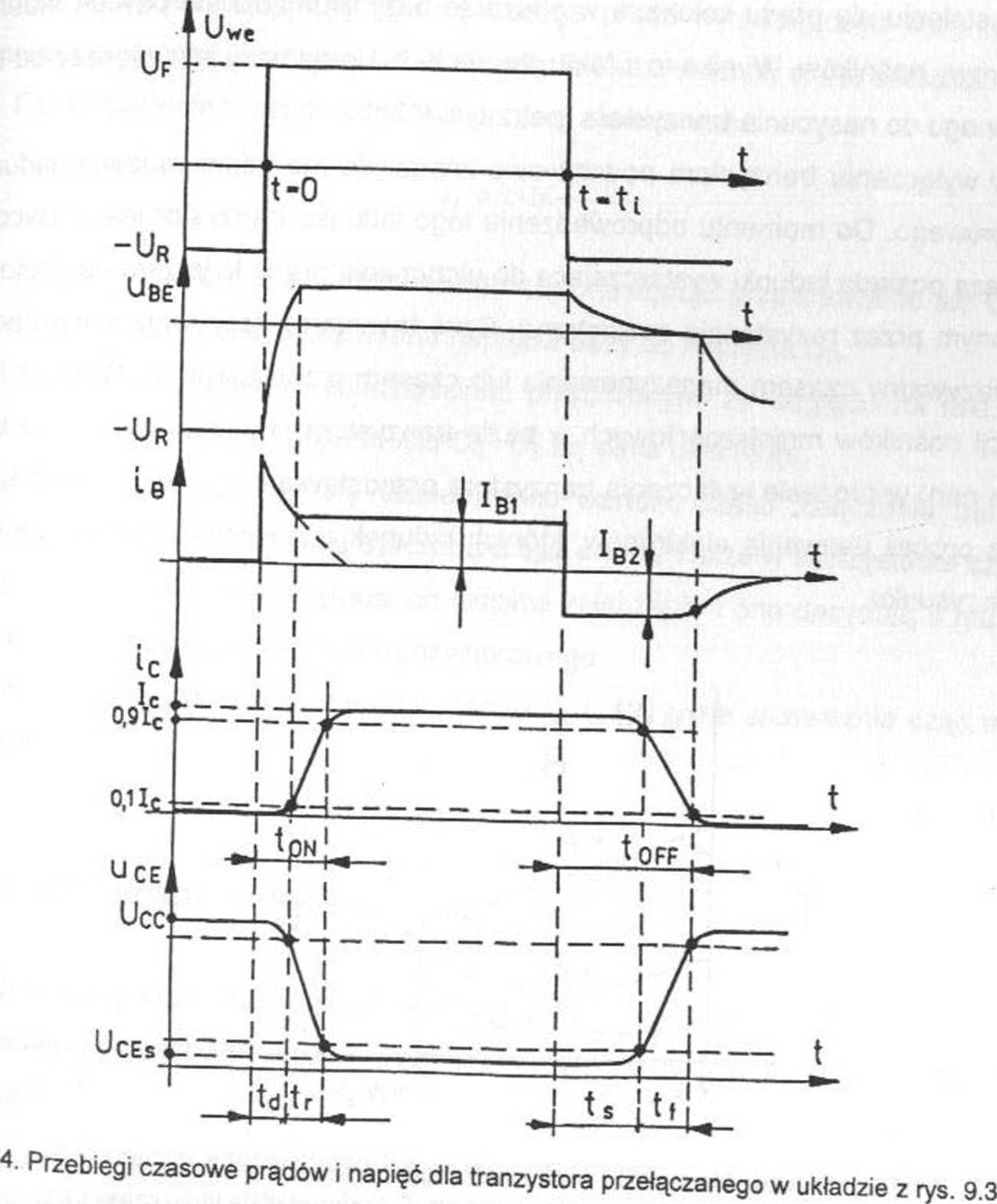

styków przekaźnika. Tranzystor jest tym lepszym analogiem przekaźnika, im mniejsze jest napięcie nasycenia UcEsat i im mniejszy jest prąd zerowy Ico- Ponieważ przejścia pomiędzy stanami A i B odbywają się szybko, prosta obciążenia wynikająca z napięcia zasilania Ucc i rezystancji obciążenia może przechodzić ponad hiperbolą mocy dopuszczalnej tranzystora. Przebiegi czasowe prądów i napięć w układzie z rys. 9.3a przy prostokątnym napięciu wymuszającym Eg przedstawia rys. 9.4. Przy załączaniu tranzystora w chwili t = 0 początkowo przebieg prądu bazy ib związany jest z procesem ładowania pojemności złączowych. Po zakończeniu ładowania tych pojemności rozpoczyna się proces włączania prądu kolektorowego. Napięcie i prąd bazy ustalają się na poziomach określonych statyczną charakterystyką wejściową

tranzys*ora * parametrami zewnętrznego obwodu fnoźna wyrazić zależnością:

sterującego. Czas

powered by

Mi siol


,    ^    , U2-U,

UZ - UBsa.


*d “RB,Cw»’,n---1

gdzie: Cwe = Ce + Cc + Cmont,

Ce    - pojemność złącza emiterowego,

Cc    - pojemność złącza kolektorowego,
