POLSKA NORMA	PN-90
Wyrobiska korytarzowe poziome i pochyłe w kopalniach Przekroje poprzeczne symetryczne	G-06010
	Zamiast PN-79/G-06010
	Grupa katalogowa 0751

POLSKI KOMITET NORMALIZACJI, MIAR I JAKOŚCI

Horizontal and inclincd openings in mincs

Symmetrical cross-sections

Galeries horizontales et inclinees dans les mines

Sections transversates symetriques

ropH30HTa/lbHbie M HaKJIOHHbie yCKHH Bbipa6oTKH b maxrax CHMerpHHecKHe noriepeHHbie ceneHHa

PN.90/G-06010 (neą CT C3B 747-77)

1, WSTĘP

1.1.    Przedmiot normy. Przedmiotem normy są wymiary w świetle obudowy poprzecznych symetrycznych przekrojów wyrobisk korytarzowych ustalane do przewidywanego wyposażenia technicznego, potrzeb wentylacyjnych i kształtu wyrobiska dobranego w zależności od warunków górniczo-geologicznych. W przypadkach technicznie uzasadnionych dopuszcza się stosowanie innych kształtów i wymiarów wyrobisk.

L.2. Określenia

1.2.1.    wyrobisko korytarzowe poziome - wyrobisko korytarzowe nachylone w stosunku do poziomu pod kątem

. .    .0

me większym mz i 4 *

1.2.2.    wyrobisko korytarzowe pochyle - wyrobisko korytarzowe nachylone w stosunku do poziomu pod kątem po-

. . /O _/ro wyżej ±4 ? 45 .

2.2. Typy przekrojów wyrobisk łukowych. W zależności od konstrukcji obudowy wg PN-85/G-15000/02 rozróżnia się dwa typy przekrojów lukowych:

-    przekrój łukowy obudowy trzyczęściowej - I;

-    przekrój łukowy obudowy czteroczęściowej - 11.

2.3* Odmiany przekroiówVwyrobisk lukowych. W zależności od posadowienia łuków ociosowych rozróżnia się dwie odmiany przekrojów lukowych:

-    z posadowieniem łuków ociosowych na betonitach fundamentowych typu BW-l60 lub BW-200 wg BN-75/6791-12

%

- a,

-    z posadowieniem na podkładkach stalowych typu SPP, SPW, lub bezpośrednio na spągu wyrobiska - b.

3. WYMIARY PRZEKROTÓW POPRZECZNYCH WYROBISK KORYTARZOWYCH

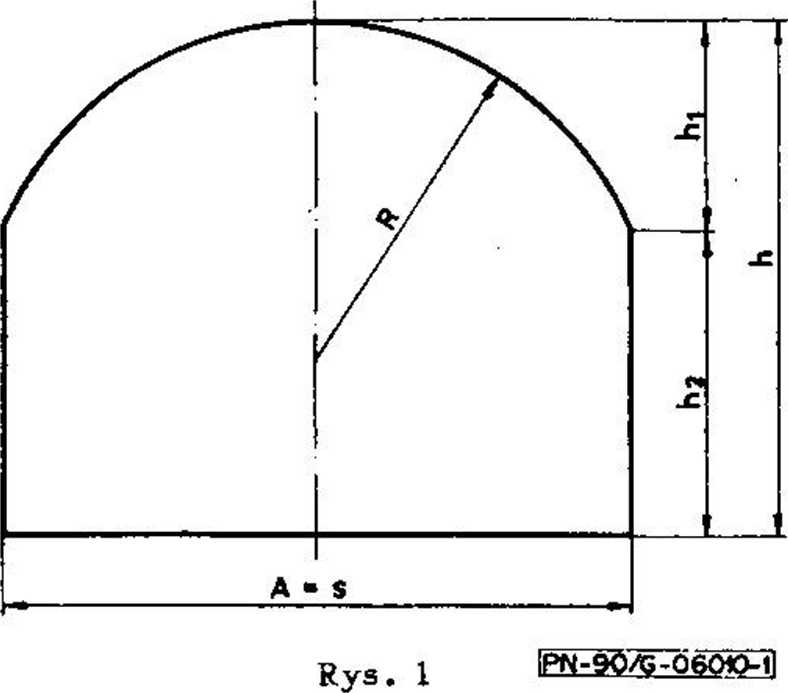

3.1* Przekroje wyrobisk korytarzowych sklepionych (S) - wg rys. 1 i tabl. 1.

2. PODZIAŁ

2.1. Rodzaje przekrojów wyrobisk. W zależności od kształtu rozróżnia się następujące rodzaje przekrojów wyrobisk:

-    sklepione    -    S,

-    kołowe    -    K ,

-    łukowe    zwykłe    -    Ł,

-    łukowe    zamknięte -    Łz,

- łukowe podwyższone - Łp.

Zgłoszona przez Wspólnotę Węgla Kamiennego Ustanowiona przez Polski Komitet Normalizacji, Miar i Jakości dnia 13 kwietnia 1990 r.

jako norma obowiązująca od dnia 1 stycznia 1991 r.

(Dz. Norm. i Miar nr 7/1990, poz. 14)
