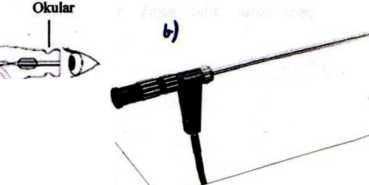

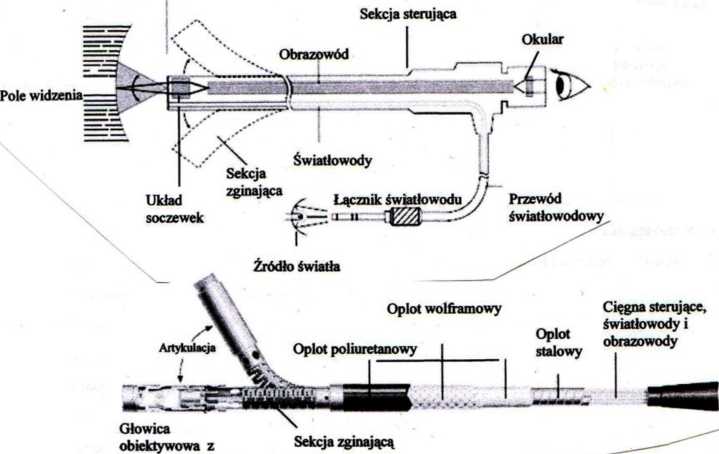

Boroskop. a) budowa; b) przykładowe rozwiązanie konstrukcyjne horoskopu z oświetleniem światłowodowym

jC.

— — Układ soczewek

Pole widzenia

Stalowa sonda robocza

Głębia ostrości

Światłowody

i i

ifkj

W    \

)/

Łącznik światłowodu t*j Przewód

Źródło światła P

*im=-

//    światłowodowy

Budowa

z oświetleniem światłowodowym Obiektyw

układem soczewek

Budowa sondy roboczej ze zginaną końcówką

Itlideoendoslc oj?/a

INSPEKCJA WIZUALNA TRUDNO DOSTĘPNYCH MIEJSC

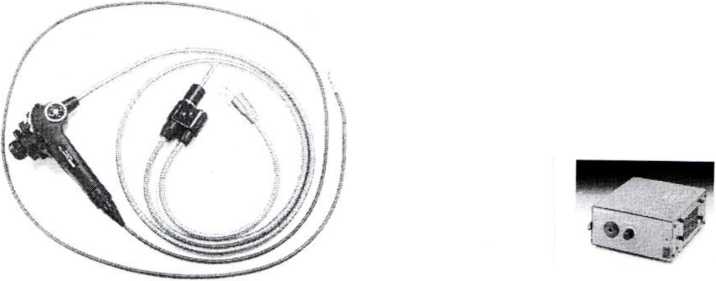

Przemysłowy wideo-endoskop serii IV6C6.

Wideoprocesor IV- 6A

Zaawansowany wideoprocesor IV-6A z wieloma funkcjami typu stop-klatka, zapis, wyostrzenie

Oświetlacz ILH-1

z żarówką metalohalogenkową

Sortc/ct i    e/ew&riy

urządzenia /

Monitor

Wideo-endoskop - jest systemem badawczym zbudowanym w oparciu o układy optoelektroniczne. Posiada giętką sondę z głowicą obiektywową, na której istnieje możliwość montażu wymiennych nasadek obiektywowych. Przyrząd wyposażony jest w system zdalnego zginania końcówki sondy - umieszczony w uchwycie, system doprowadzenia strumienia światła do okienka w obiektywie - oparty na technice światłowodowej, zasilany z osobnego oświetlacza najczęściej halogenowego lub ksenonowego W wideoskopie zastosowano nowoczesny układ soczewek oraz mikrokamerę CCD (Charge-Coupled Device) o wysokiej rozdzielczości Obraz uzyskiwany w kamerze przekazywany jest w czasie rzeczywistym do kolorowego monitora    _____

Obserwacja możliwa jedynie przy współpracy z wideoprocesorem. oświetlaczem i monitorem.

Technologia “Tapered Flex”.

Sonda elastyczniejsza bliżej końca zaś sztywniejsza przy początku Takie rozwiązanie skraca czas dotarcia do kontrolowanego obszaru.

Cyfrowy System Zapisu i Pomiaru Stereo DSM-2

Obraz wideo obserwowany w czasie rzeczywistym może być zamrożony, zachowany i odtworzony

Średnica sondy 6 mm

Minimalny promień gięcia : 30 mm

Sonda zabezpieczona wolframowym oplotem.

^;; 7

Wymienne nasadki obiektywowe.

ObóeHMytt:

- de pkx>clu.

- no/ cUi/e sfroHH
