podział działki

Zadanie egzaminacyjne

Jako pracownik firmy geodezy ne, otrzymujesz zadań,o wykonania podziału działki w kształci trapezu które, wierzchołkami są punkty 1 2, 3 i 4

Wzajemne położona punktów i 2 3 i 4 oraz punktów poziomo; osnowy geodezyjne, St_n i 111 przedstaw ono w Za*ączn*u ' Z punktu St. są widoczne punkty wierzchołkowe trapezu oraz punkt itl L a podziału ma być prostopadła do boku ^ - 2 trapezu i ma toełć go na dwie częso o jednakowych powierzchniach

Opracuj projekt realizacji prac związanych z wykonaniem pomiaru działki oraz z obliczeniami mozbęonymi do wykonan a je, oodzału.

Wykona, na stanowisku w punkcie SL, pomiary kątów poziomych i od^głośc poziomych do punktów 1 2. 3 ' 4 Vtynik pomiarów zapisz w [>ruku 1 Obliczenia współrzędnych X Y punktów 1, 2 3 I 4 wykonaj w łokałnym uk*aC2ie współrzędnych, przyjmując Xsn=100.00 Y-.„‘-lOCOO ł azymut A-_w.,t,=0 OOCO^; Sporządź dokumentach z wykonanych prac pomiarowych i obliczeniowych

Projekt roalizacji prac powinien zawierać:

1    Tytuł pracy egzaminacyjnej

2    Założenia do opracowana projektu wynikające z treści zadania i załączników

3    Wykaz czynności związanych z pomiarem kątów po2«omych i odległości poziomych na stanowisku St„ do punktów 1,2 3 4

4    wykaz czynności związanych z obLczeniem powierzchni działki oraz z ,e, podzałem

5    Wykaz -nstrumentów sprzętu geodezyjnego i dokumentami pomiarowe, niezbędnych do wykonania pomiaru punktów 1, Z 3 14

6    Dokumentację z wykonania prac

a Wypełniono druk, , ObliCzema w KARCIE PRACY EG7AMINACYJNFJ zawierające

- wyniki pomiarów kątów poziomych i odległości poziomych - Druk 1, oduczenie współrzędnych X. Y punktów 1, 2. 3 14

obhczer e pola powierzchni obszaru metodą analityczną ze współrzędnych biegunowych z dokradnośoą do 1 nr - Druk 2,

oMczanw (^ugości d-(fc.j. d>« d*., ze współrzędnych prostokątnych X Y - oOłiczenie danych do podziału obszaru C Uzupełniony szkic wyznaczenia punktów podziału w tsreme - Druk 3 c Uzupein.ony wykaz zmian danych ew;dency,nych - Druk 4

Do wykonania zadania wykorzystaj:

Załącznik 1 Szkic usytuowania punktów osnowy pomiarowej Sl- i 111 oraz wierzchołków trapezu 1.2,3 i 4

druki zam^szczone w KARCIE PRACY EGZAMINACYJNEJ

Druk 1 Dz-enn*. pomiaru sytuacy.no-wysokoScwwego metodą biegunową Druk 2 Obliczenie pola powierzeń™ ze wsj>ółrzędnych biegunowych Druk 3 Szkic połowy

Druk 4 Wykaz zmian danych ewidencyjnych dotyczących działu Do wykonania zadan a przygotowano stanowisko wyposażone w sprzęt i instrumenty geodezyjne Do Twojego stanowiska przypisano punkt St* (n - numer wylosowanego stanowiska pomiarowego) Punkty 1 2 3 4 1111 są wspólne dla wszystkich stanowisk

Czas przeznaczony na wykonanie zadania wynosi 240 minut.

Załącznik 1.

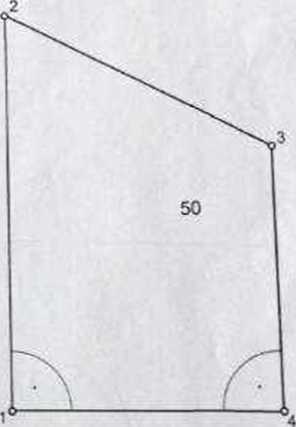

Szkic usytuowania punktów osnowy pomiarowej: Sv, 111 oraz wierzchołków trapezu: 1. 2. 3. 4

111 ©
