Przestrajamy odbiorniki Elizabeth Elizabeth III Elizabeth Hi Fi i�zar Quadro 3

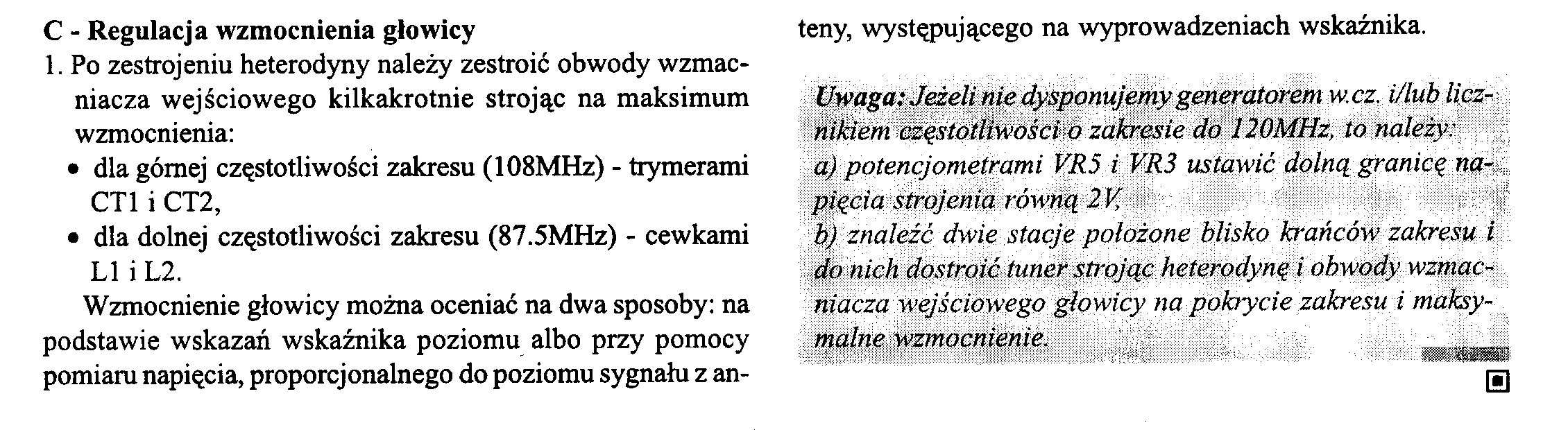

C - Regulacja wzmocnienia głowicy 1. Po zestrojeniu heterodyny należy zestroić obwody wzmacniacza wejściowego kilkakrotnie strojąc na maksimum wzmocnienia:

•    dla górnej częstotliwości zakresu (108MHz) - trymerami CT1 i CT2,

•    dla dolnej częstotliwości zakresu (87.5MHz) - cewkami LI i L2.

Wzmocnienie głowicy można oceniać na dwa sposoby: na podstawie wskazań wskaźnika poziomu albo przy pomocy pomiaru napięcia, proporcjonalnego do poziomu sygnału z an-a) potencjometrami VR5 i VR3 ustawić dolną granicę ąę%_;

;l§, znaleźć dwie stacje położone blisko krańców zakresu i do nich dostroić tuner strojącRĆ^rądynę i obwody wzmap* _y: niacza wejściowego głowicy na pokrycie zakresu i maksymalne wzmocnienie. #1

.......................................... ........................................................................................................................i............................    ■ MWż;ffl£KStiKt
