1997/98	LABOLATORIUM TERMODYNAMIKI
Pomiary temperatur termometrami oporowymi i optycznymi
Wydział mechaniczny		Kalinowski Marek
Kierunek IZK gr. K03		DATA		OCENA	PODPIS
Data wykonania:		T
21.03.1998		S

Cel ćwiczenia: pomiar temperatury termometrami oporowymi i optycznymi.

1. Pomiar temperatury termometrem oporowym Pt100.

Temperatura [°C]	Opór R [Ω]
0 19.3 30.2 37.6 41.2 46.4 100	100.4 107.5 111.6 114.6 116 117.7 138.1

2. Pomiar temperatury termometrem termistorowym.

Temperatura [°C]	Opór R [kΩ]
0 19,3 30,1 37,6 41,2 46,4 100	20,1 10,6 7,51 5,7 4,9 4,07 1,51

3. Pomiar temperatury włókna żarówki .

Pomiar temperatury włókna żarówki wykonany został pirometrem monochromatycznym.

Wyniki końcowe przedstawiają się następująco:

• temperatura włókna żarówki: 1180 + 80 = 1260 [°C]

• współczynnik emisyjności dla wolframu: 0,43

• długość fali: λ=0,65 μm

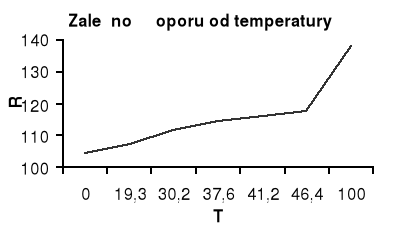

Zależność oporności platynowego termometru PT-100 od temperatury jest liniowa.

Badany termometr termistorowy miał ujemny współczynnik temperaturowy, wynikało to z tego iż jego oporność malała wraz ze wzrostem temperatury.

Pomiar włókna żarówki pirometrem monochromatycznym jest pomiarem mało dokładnym wynika to z tego że ludzkie oko ma mały zakres rozróżnialności kolorów i nie można dokładnie ustawić koloru włókna wzorcowego.
