MATUSZEWICZ WOJCIECH

INFORMATYKA I ROK

BADANIE ZALEZNOSCI TEMPERATUROWEJ OPORU POLPRZEWODNIKA

(TERMISTORA)

Celem cwiczenia jest wyznaczenie zaleznosci zmian rezystancji termistora przy zmianach temperatury, oraz wyznaczenie charakterystyki pradowo - napieciowej termistora.W pierwszej czesci zdejmiemy charakterystyke pradowo-napieciowa termistora umieszczinego w powietrzu , a nastepnie w glicwrynie w temp. pokojowej.Termistor mozna podgrzac nie tylko przez podniesienie temp. otoczenia , ale rowniez przez przepuszczenie pradu elektrycznego.W czasie przeplywu pradu przez termistor wydziela sie cieplo Joule'a i podnosi temperature termistora ,co powoduje zmniejszenie sie jego oporu.

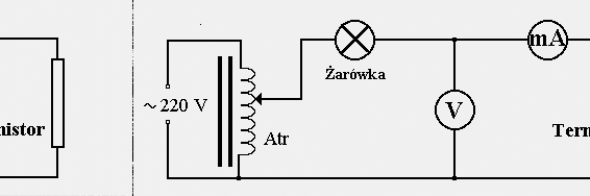

Do wyznaczenia charakterystyk pradowo - napieciowych zestawiamy obw�d:

W drugiej czesci cwiczenia badamy zaleznosc temperaturowa opornosci termistora.

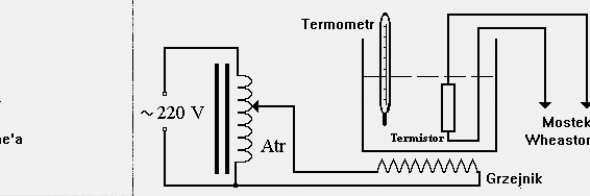

Dla zbadania temperaturowej zaleznosci zmian rezystancji zestawiamy obw�d:

Termistor znajduje sie w naczyniu z gliceryna. Naczynie podgrzewamy przez grzejnik. Temperature gliceryny zmieniamy w zakresie od
C do

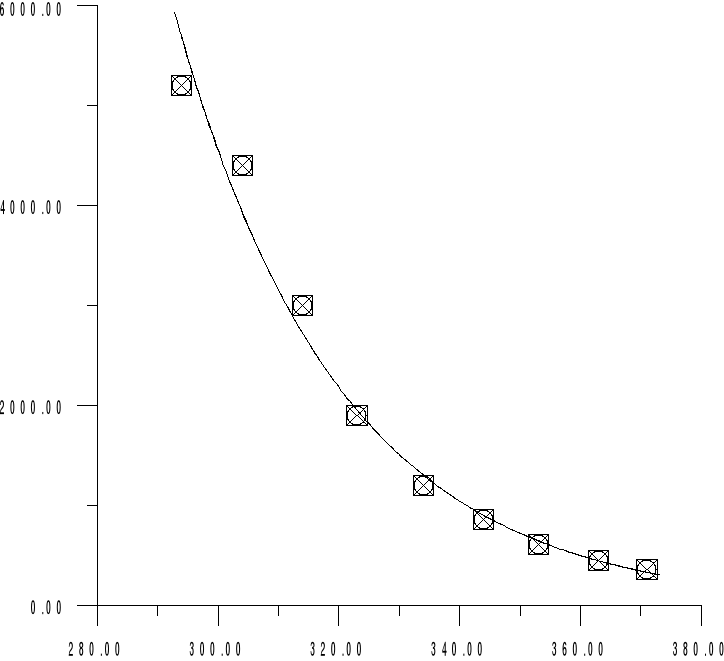

C. Za pomoca mostka Wheastone'a mierzymy rezystancje termistora co
C.

1.Bledy pomiar�w miernikami elektrycznymi:

Blad pomiaru miliamperomierza: 1% wartosci odczytanej.

Blad pomiaru voltomierza:

Blad pomiaru mostka:

2.Obliczam blad bezwzgledny
.

3.Blad pomiaru

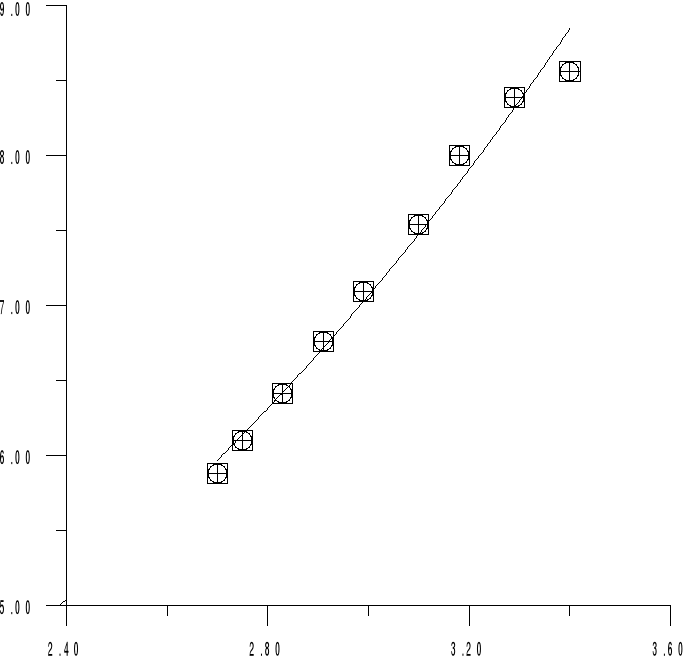

4.Obliczam wartosc energi aktywacji termistora

k - stala Boltzmana

k=

---
