Politechnika Lubelska
Sprawozdanie z ćwiczeń laboratoryjnych techniki łączenia.
Ćwiczenie nr 5.
Temat: Odskoki sprężyste.
wykonali:
Piotr Skwarek
Artur Ścirka
grupa dziekańska: ED 5.4
data wykonania: 04.12.996
1.Cel ćwiczenia:
Zapoznanie ilościowe ze zjawiskiem odskoków sprężystych. Pomiar czasów występowania i czasów trwania odskoków spręzystych dla różnych wartości napięcia ,dla dwóch styczników.
2.Pomiar czasów TTZ i TWZ oraz l liczby odskoków.
Pomiary były prowadzone dla kazdej fazy i stycznika dla napięć 0.9UN, UN ,1.1UN i dla maksymalnej wartości U=256V po dziesięciu razy dla każdego a nastepnie zostały uśrednione i zaokrąglone . W tej postaci są prezentowane w poniższych tabelach.
Stycznik 1
U |
|
R |
|
|
S |
|
|
T |
|
|
TTZ |
TWZ |
Lo |
TTZ |
TWZ |
Lo |
TTZ |
TWZ |
Lo |
198V |
0.786 |
1.939 |
3 |
1.312 |
2.563 |
3 |
1.322 |
3.478 |
3 |
220V |
1.568 |
3.148 |
5 |
1.548 |
3.967 |
5 |
2.450 |
4.173 |
8 |
242V |
2.275 |
4.074 |
6 |
2.386 |
9.837 |
7 |
2.862 |
4.626 |
10 |
267V |
3.116 |
5.033 |
8 |
2.592 |
5.745 |
7 |
3.760 |
5.317 |
12 |
Wykres zależności czasu trwania odskoku od napięcia wyłacznego dla faz : R,S,T

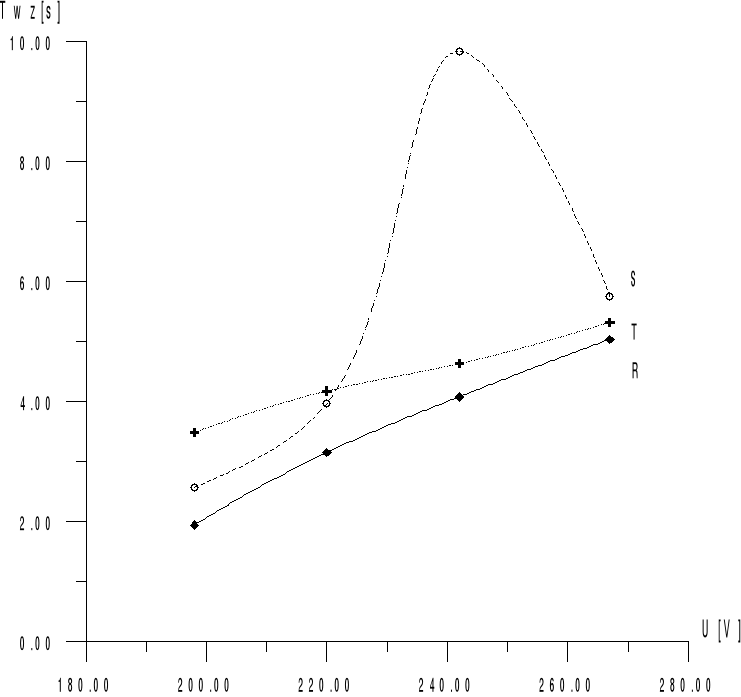

Wykres zależności czasu występowania odskoków od napięcia dla 3 faz
Wykres zależności liczby odskoków od napięcia dla 3 faz
Stycznik 2
U |
|
R |
|
|
S |
|
|
T |
|
|
TTZ |
TWZ |
Lo |
TTZ |
TWZ |
Lo |
TTZ |
TWZ |
Lo |
198V |
0.352 |
0.798 |
3 |
0.946 |
1.382 |
5 |
0.851 |
1.150 |
6 |
220V |
0.684 |
1.188 |
5 |
0.867 |
1.451 |
5 |
1.627 |
3.074 |
8 |
242V |
1.365 |
1.822 |
5 |
1.301 |
1.971 |
5 |
1.554 |
2.064 |
7 |
267V |
1.748 |
2.397 |
5 |
1.805 |
2.675 |
6 |
1.450 |
2.271 |
7 |
Wykres zależnosci czasu trwania odskoków od napięcia od napięcia dla 3 faz (stycznik2)

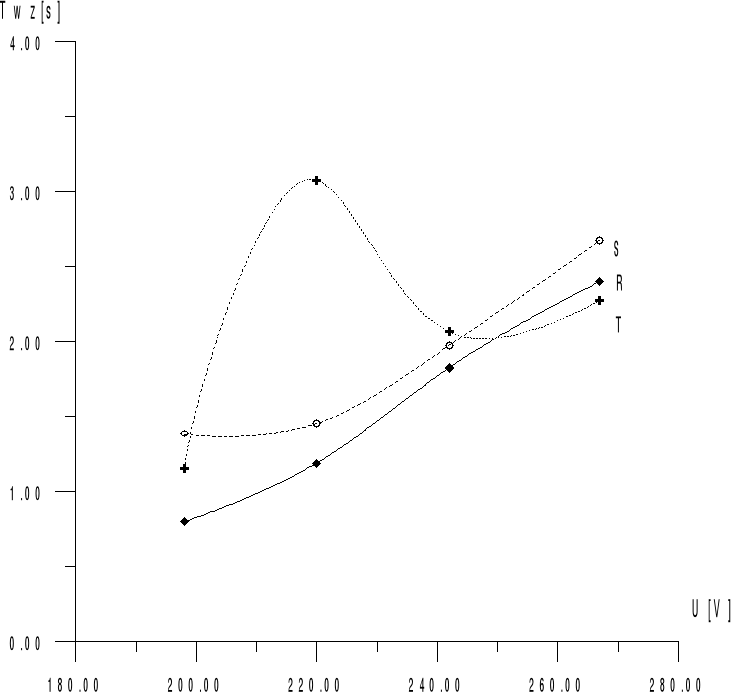

Wykres zależności czasu występowania odskoków od napięcia dla 3 faz (stycznik2)

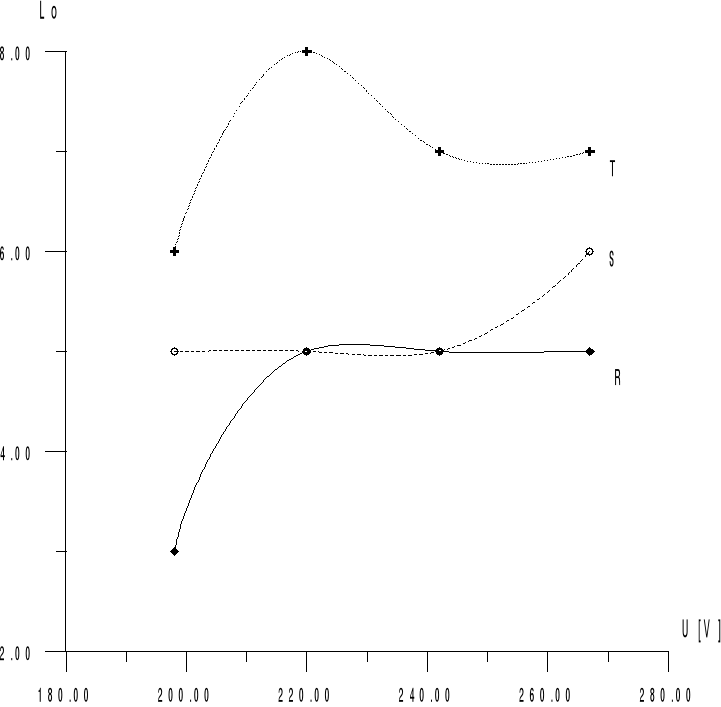

Wykres zależności liczby odskoków od napięcia dla 3 faz (stycznik 2)
3.Wnioski:
Jak można zauważyć na podstawie wykresów w styczniku 1 w fazie S mamy wyrobiony przwdopodobnie przestarzały zestyk wykazuje on dłuższy czas trwania odskoków przy załączniu napięcia niż zestyki w innych fazach . Dla pierwszego stycznika daje się zauważyć że wraz ze wzrostem napięcia wzrastają czasy trwania i występowania odskoków. Dla drugiego stycznika nie można niczego podobnego dostrzec ,wartości te są w przybliżeniu na stałe a ich rozrzut można uznać za przypadkowy.Liczba odskoków wraz ze wzrostem napięcia wykazuje również lekki wzrost. Należałoby również zauważyć w tym momencie że wartości zktórych były liczone średnie czasów i liczby odskoków wykazywały dużą rozbieżność , tak więc nasze wyniki można uznać za trochę przypadkowe.
