POLITECHNIKA LUBELSKA LABORATORIUM METROLOGII |
||||
Nazwisko Imi:
|
Grupa: |
|||
Nr wiczenia : 21 |
Temat : Lokalizacja uszkodze w liniach kablowych |
|||
Data :
|
Ocena : |
Data : |
Podpis : |
|
I. Cel wiczenia
Celem wiczenia jest zapoznanie si z metodami lokalizacji uszkodze w liniach kablowych, tj. przebicia izolacji oraz przerwy w yle kabla.
II. Wykonanie wiczenia
DANE LINII:
Dugo linii lk=1500m
Przekrój poprzeczny linii s=16mm2
Lokalizacja uszkodze za pomoc megaomomierza indukcyjnego i wyznaczenie schematu zastpczego linii czteroprzewodowej
Miejsce i rodzaj pomiaru |
R-S |
R-T |
S-T |
R-0 |
S-0 |
T-0 |
R-" |
S-" |
T-" |
0-" |
Oporno izolacji w kocu I |
50 M |
50 M |
50 M |
50 M |
50 M |
0 |
50 M |
10 M |
50 M |
50 M |
Oporno izolacji w kocu I |
50 M |
50 M |
50 M |
50 M |
50 M |
0 |
10 M |
8 M |
50 M |
50 M |
Oporno izolacji w kocu I przy zwartych yach w kocu II |
50 M |
50 M |
0 |
50 M |
0 |
0 |
50 M |
0 |
0 |
0 |

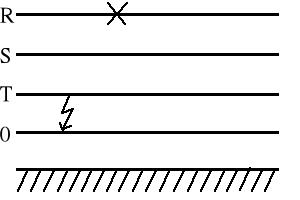

Schemat zastpczy badanej linii:
-przerwa w yle R
-przebicie izolacji pomidzy T i 0
2. Lokalizacja przebicia izolacji T-0 metod spadku napicia
Schemat ukadu pomiarowego:
I KONIEC |
II KONIEC |
I=33.125mA |
I=20.5mA |
U1=13 [dz] |
U1=5 [dz] |
U2=30 [dz] |
U2=30 [dz] |

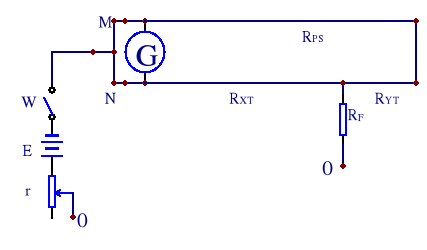

Lokalizacja przebicia izolacji T-0 za pomoc mostka Murray'a
Schemat ukadu pomiarowego
Koniec I |
a=30 cm |
b=3.5 cm |
Koniec II |
a=30 cm |
b=3 cm |
Lokalizacja przerwy w linii R metod indukcyjn
Schemat ukadu pomiarowego:
Tabela pomiarów:
1X |
21 |
11 |
13 |
1Xr=15 |
1y |
4 |
2 |
6 |
1yr=4 |
lX - dugo odcinka kabla do miejsca zerwania yy
lk - cakowita dugo kabla
III. Wnioski
Z otrzymanych pomiarów mona wywnioskowa, e ze wzgldu na zerowe opornoci izolacji w kocach I & II pomidzy T i 0, istnieje midzy nimi przebicie izolacji. Przy pomiarze rezystancji w kocu I, przy zwartych yach w kocu II, stwierdzilimy, e w yle R istnieje przerwa.
Jeli chodzi o lokalizacj miejsca przebicia izolacji pomidzy T i 0 metod spadków napi otrzymane wyniki s obarczone duym bdem, gdy suma odlegoci miejsca przebicia od obu koców jest okoo 1.5 razy wiksza od cznej dugoci kabli.
Z pewnoci bardziej dokadne s wyniki z punktu 3, tj. pomiaru metod mostka Murray'a, suma obu odlegoci jest bliska sumie dugoci obu kabli.
