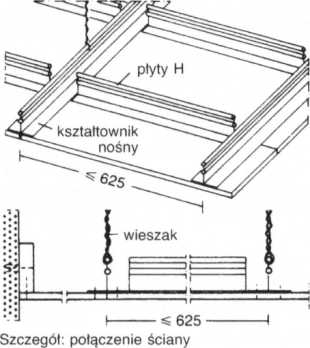

Szczegół: połączenie ściany

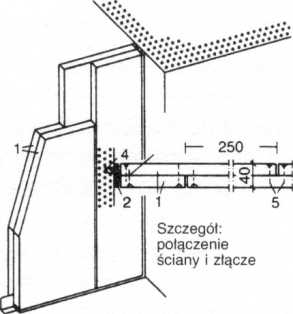

Lekka ściana działowa z włókna krzemianowego F 30-A

4^ Ściana działowa z włókna krzemian. ^ usztywniona ceownikami F 90-A

Sztywny sufit podwieszony z włókna krzemian. F 90-A

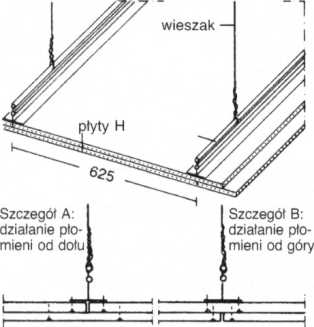

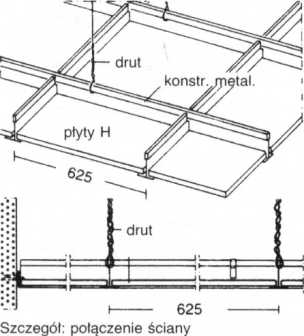

Lekki sufit wpuszczany z włókna 'i--' krzemian., samodzielny F 30-AB

i wnęka oświetleniowa

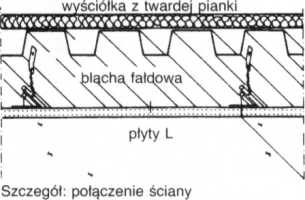

Dach z blachy trapezowej (sufit podwieszony z włókna krzemianowego) F 30 - AB

□

ooo

ZACHOWANIE SIĘ W OGNIU

MATERIAŁÓW I KONSTRUKCJI BUDOWLANYCH

DIN 4102—»Qp

Objaśnienia:

©

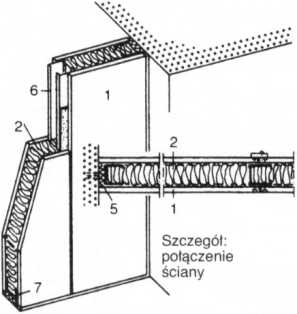

©Sztywniejsza ściana działowa z włókna krzemianowego F 90-A

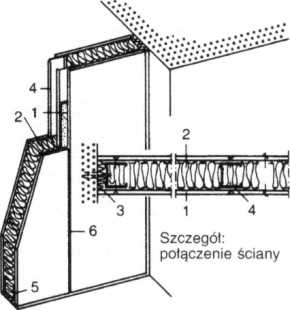

©Ściana nośna o szkielecie stalowym; poszycie i wkładki wew. z włókna krzemian. F 90-A

©Sztywny sufit wpuszczany z włókna krzemianowego F 90-A

Lekki sufit podwieszony z włókna krzemianowego F 30-A

Warianty:

Górne pokrycie 2-warstw., gr. płyt 2x10 mm, bez izol. term. i poszycia dachu F 90-A. Z warstwą izolującą z po-listyr. (wstęgi zwijane) i pokryciem wstęgami bitum.

F 90-AB

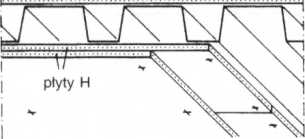

©Dach z blachy trapezowej F 90-A, F 90-AB

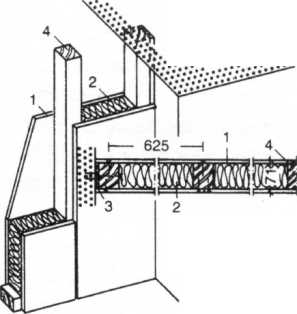

©Ściana szkieletowa o konstrukcji drewnianej F 30-B

©Element ściany zewnętrznej z izolacją termiczną W 90

Sztywny sufit z włókna krzemianowego do pc nych F 90-A

nowego do pomieszczeń wilgot

Szczegół A: działanie pło-: mieni od dołu	i pas L ?
Im i *-u-j: I-1

ł—75—ł

<I2) Sztywny sufit pod- '“SSSS*

oo		O I-1 O
pa--		o -------J

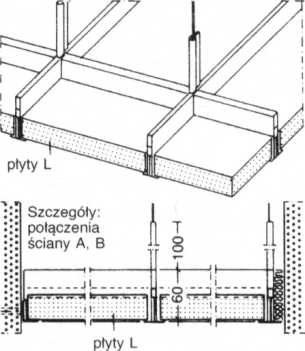

A) Konstruk. pełna z 3 stron, konstruk. lekka od 4 strony

---- -li:’:

B) Konstruk. pełna z 2 stron, 2 lekkie ściany usztywnione ...WWiłWB¹....................................

-O

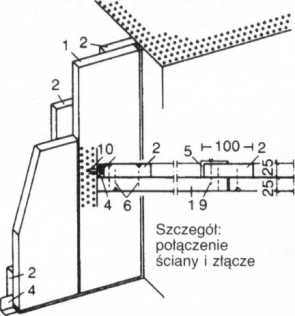

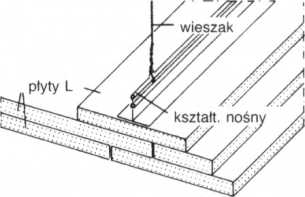

1    - płyty L z włókna krzemian.,

d = 25 mm

2    - pas L z włókna krzemian.,

b > 100 mm

4    - kątownik z blachy stal. 40 x 20 x 1

5    - L 45 x 25 x 5; 6 i 9 - śruby

10 - metal, kołki rozpor. ze śrubą

-©

1    - płyty H z włókna krzemian.,

d = 20 mm

2    - uszczelnienie z pianki

3    - kątownik z blachy stal. 40 x 20 x 1

4    - metal, kotki rozpor. ze śrubą

5    - śruba szybkomocująca

3,9 x 35 A = 250 mm

^©

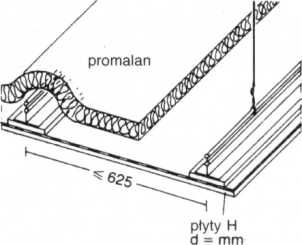

1    - płyty H z włókna krzemian.,

d = 8 mm

2    - promalan (gęstość objęt.

ok. 35 kg/m^{1 2 3 4 5 6 7}), d = 50 mm

3    - uszczelnienie

4    - słupki drewn. > 55 x 55 mm

-* ©

1    - płyty H z włókna krzemian.,

d = 15 mm

2    - promalan (gęstość objęt. 35 kg/m³)

d = 50 mm

5    - pianka prasowana, d = 20 mm

6    - ceownik konstrukcji ściany rozstaw

62,5 cm

7    - ceownik podłog. i sufit.

40 x 50 x 40

1    - płyty H z włókna krzemian.,

d = 20 mm

2    - pas H, b > 110 mm, d = 20 mm

3    - IPE 100; 4 - uszczelnienie

-> ©

1    - płyty H z włókna krzemian.,

d = 8 mm

2    - promalan (gęstość objęt. 35 kg/m³),

d = 50 mm

3    - pianka wtłaczana, d = 20 mm

4    - ceownik konstrukcji ściany rozstaw

62,5 cm

5    - ceownik podłog. i sufit.

40 x 50 x 40

6    - złącze płyt

Szczegół A: drzwi przeciwpożarowe w ścianach lekkich

T-90

1    - skrzydło drzwi T 90, d = 45 mm

2    - ościeżnica - na wys. pomieszczenia

(maks. 3000 mm)

3    - okładzina z drewna

4    - kształtownik chroniący krawędzie

5    - pas H

6    - ściana F 90-A (konstrukcja nr 450.41)

7    - płyty ścienne, dowolna powierzchnia

Szczegół B: drzwi przeciwpożarowe w ścianach pełnych

T-60

Ochrona

przeciwpoż.

J6) Drzwi przeciwpożarowe

547

1

   - skrzydło drzwi

a)    T 60-1, d = 40 mm

b)    T 90-1-A, d = 45 mm

c)    T 90-1-B, d = 50 mm

2

   - ościeżnica

3

   - okładzina z drewna

4

   - odrzwia stalowe

5

   - kształtownik chroniący krawędzie

6

   - uszczelnienie

7

   - ściana pełna

Szczegół C: drzwi

ognioodporn ścianach pe> z odrzwiami stalowymi
