strumienia    przepiywM

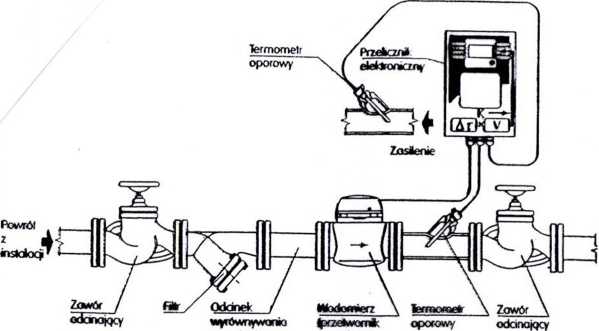

W skład układu pomiarowego wchodzą: wodomierz, przelicznik i 2 czujniki temperatury umieszczone aa zasilaniu i powrocie. Wodomierz wysyła do przelicznika impulsy, które odpowiadają tfośd przepływającej cieczy. Przelicznik oblicza zużytą enenjj*cieplną Q, którą można przyrównać do energii £, zgodnie ze wzorami:

Q = m_s c_f \t r = <? r    [ty. • 10 = ty =    --

Q = E = K V \t (kW • h]

m_s - strumień masy nośnika ciepła fkg/s],

c_p - ciepło właściwe nośnika ciepła [ki/(kg • K)J,

At - różnica temperatury nośnika ciepła r - czas poboru mocy cieplnej (h], Cs],

K - współczynnik korekcji entalpii i gęstości nośnika ciepła,

V - objętość wody zmierzona przez wodomierz [m³j₇

q - strumień energii ciepib&j [ ^k<h ], [lelrf].
