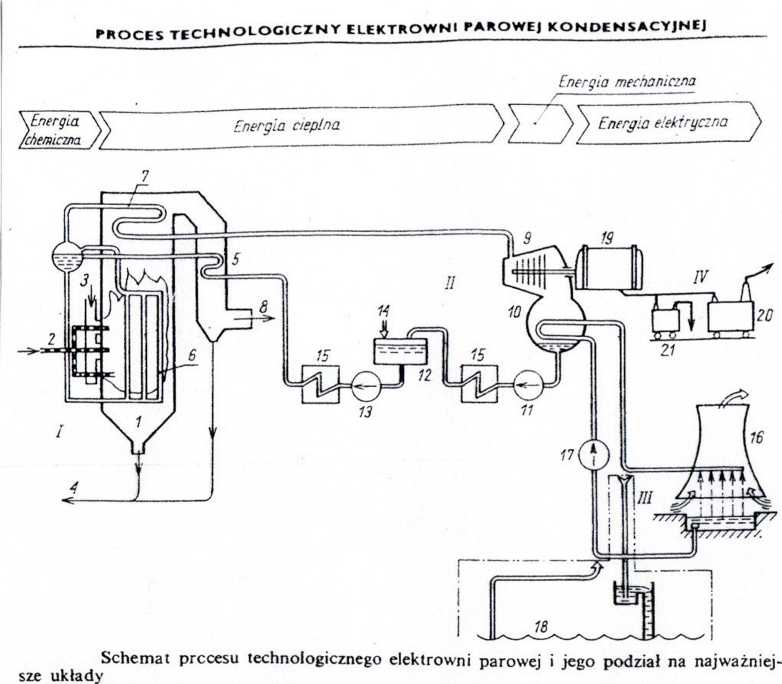

I — układ paliwo-powietrze-spaliny; II — układ cieplny (parowo-wodny); III — układ chłodzenia; IV — układ wyprowadzenia mccy; 7 — palenisko; 2 — doprowadzenie paliwa; 3 — doprowadzenie powietrza do spalania; 4 — odprowadzenie żużla i popiołu; 5 — podgrzewacz wody, 6 — parownik; 7 — przegrzewacz pary; 8 — odprowadzenie spalin; 9 —

—    turbina, JO — skraplacz; 77 — pompa skroplin; 72 — zbiornik wody zasilającej; 72 —

— pompa wody zasilającej; 14 — woda uzupełniająca; 15 — podgrzew-acz wody zasilającej; 16 — chłodnia kominowa; 77 — pompa wody chłodzącej; 18 — obfite źródło w'odv (dia otwartego obiegu chłodzenia); 19 - prądnica; 20 ~ transformator blokowy; 21 - transformator potrzeb własnych

HłJ £ Fu.

p&W&ctf/ i h/iCujOdo (H(3*d^la.łc>rij₍

/UMt    ckfoJritę: >

Technologia w y (w ni/ania energii elektrycznej i cieplnej l r/ątl/enia pomoc nic/e ełekli o\\ ni

t kład roboczy (parowo-wodny) tworzą:

kocioł, rurociągi parowe, turbina /e skraplaczem pary, pompy skroplili, rurociągi skroplili, pomp) wody zasilającej. potlgr/.ewac/.c regeneracyjne, odgazowywacz i rurociągi wody zasilającej.

I kład ten twórz.) obieg zamknięty, uzupełniali)' wodą dodatkową.

W układzie paliwowym w ystępują:

•    nawęglanie (dostawa, rozładunek, składowanie, transport wewnętrzny, mielenie, zmagazynowanie węgła w zasobnikach kotłowych);

•    usuwanie i oczyszczanie spalin kotłowych (odpylanie, odsiarczanie oraz odazotowanie spalin, wentylatory spalin, czopuchy i komin);

•    usuwanie popiołu lotnego wychwyconego przez odpylacze spalin:

S instalacja mechaniczna - zbiorniki pyłu, ślimaki nawilżające lub granulatory popiołu lotnego, przenośniki taśmowe, w agony bezpylne, cementowozy;

S instalacja pneumatyczna - aparat) wydmuchowe, rurociągi, sprężarki, zbiorniki pyłu, odpylacze pow ietrza nośnego, pompy zbiornikowe;

S instalacja hydrauliczna - kanały, pompy bagrowe, rurociągi pulpy, składowisko popiołu, pompy wody powrotnej, rurociągi wody powrotnej, dysze pobudzające przepływ pulpy w kanałach;

•    usuw anie żużla spod kotłów :

^y instalacja hydrauliczna - kruszarki żużla, kanały, pompy bagrowe, rurociągi pulpy, składowisko żużla, pompy wody powrotnej, rurociągi wody powrotnej, dysze pobudzające przepły w pulpy w kanałach,

^ instalacja pneumatyczna - kruszarki żużla, rurociągi, sprężarki, zbiorniki żużla, odpylacze powietrza nośnego, wagony, samochody;

•    usuwanie odpadów (łub gipsu) z instalacji odsiarczania spalin:

^ - instalacja pneumatyczna, mechaniczna lub hydrauliczna.

Układ chłodzenia obejmuje:

•    obieg wody chłodzącej zamknięty: chłodnie, kanały, pompownia, rurociągi,

skraplacze turbin lub otwarty:    rzeka (jezioro), pompownia, rurociągi,

skraplacze turbin, kanały ;

•    instalację wody dodatkowej, uzupełniającej obieg parowy i uzupełniającej zamknięty obieg wody chłodzącej.

Układ elektryczny obejmuje:

generator, transformator podwyższający napięcie (blokowy), linię wyprowadzającą moc, transformator obniżający napięcie (odczepów v), urządzenia potrzeb własnych elektrowni (rozdzielnie, kable, transformatory, silniki elektryczne).
