29 p Úchowa po czenie równoleg e STR)

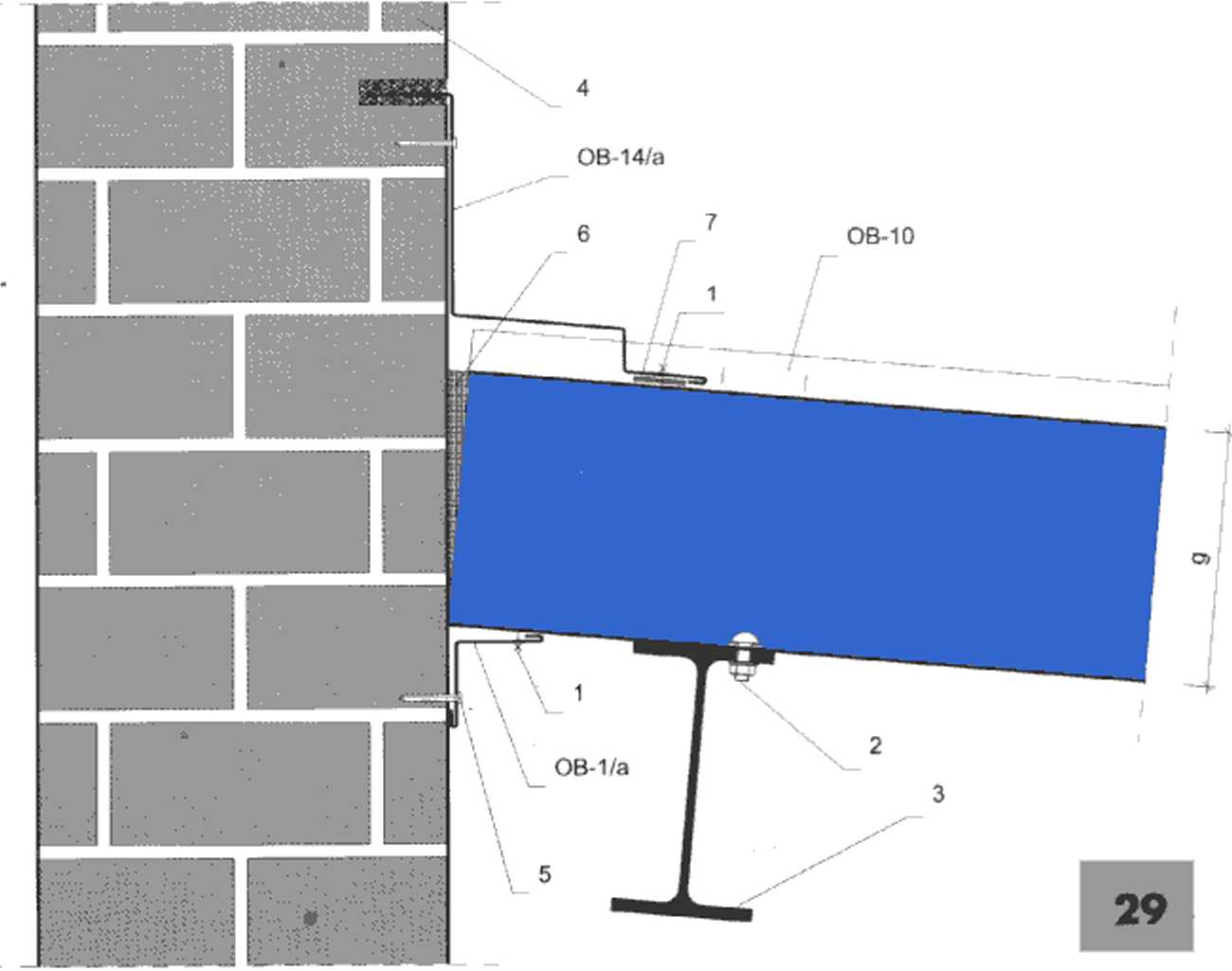

Połqczenie płyty dachowej TARMONT-Panel z murem (wzdłuż krawędzi prostopadłej do spadku dachu)
1 — Nit szczelny
2 — Śruba zamkowa M8
3 — Konstrukcja stalowa
4 — Mur ceglany
5 — Kolek rozporowy
6 — Wypełnienie styropianem lub piankę poli-
uretanowg
7 — Uszczelka butylowa
OB-l/a; OB- J 0; OB-14/a — Obróbki według
katalogu obróbek
g — Grubość płyt dachowych (mmj (75; 100; 125; 150; 200; 250)
