9 Schematy systemów kanalizacyjnych

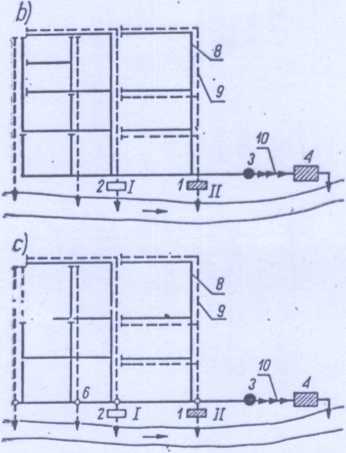

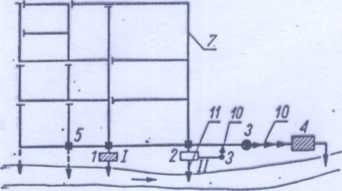

Rys. 2-1. Schematy kanalizacji: a) ogólnospławnej, b; rozdzielczej, c) półrozdziel-czej

1 — oczyszczalnia lokalna, 2 — zbiornik letencyjny, 3 — pompownia, 4 — oczyszczalnia ogólnomiejska, 5 — przelewy burzowe, 6 — separatory, 7 — kanał ogólnospławny, 8 — kanał ściekowy, 9 — kanał deszczowy, 10 — przewód tłoczny, 11 — burzowiec

J i 11 — wariantowe metod;* ograniczenia odprowadzanego ładunku zanieczyszczeń do odbiornika
