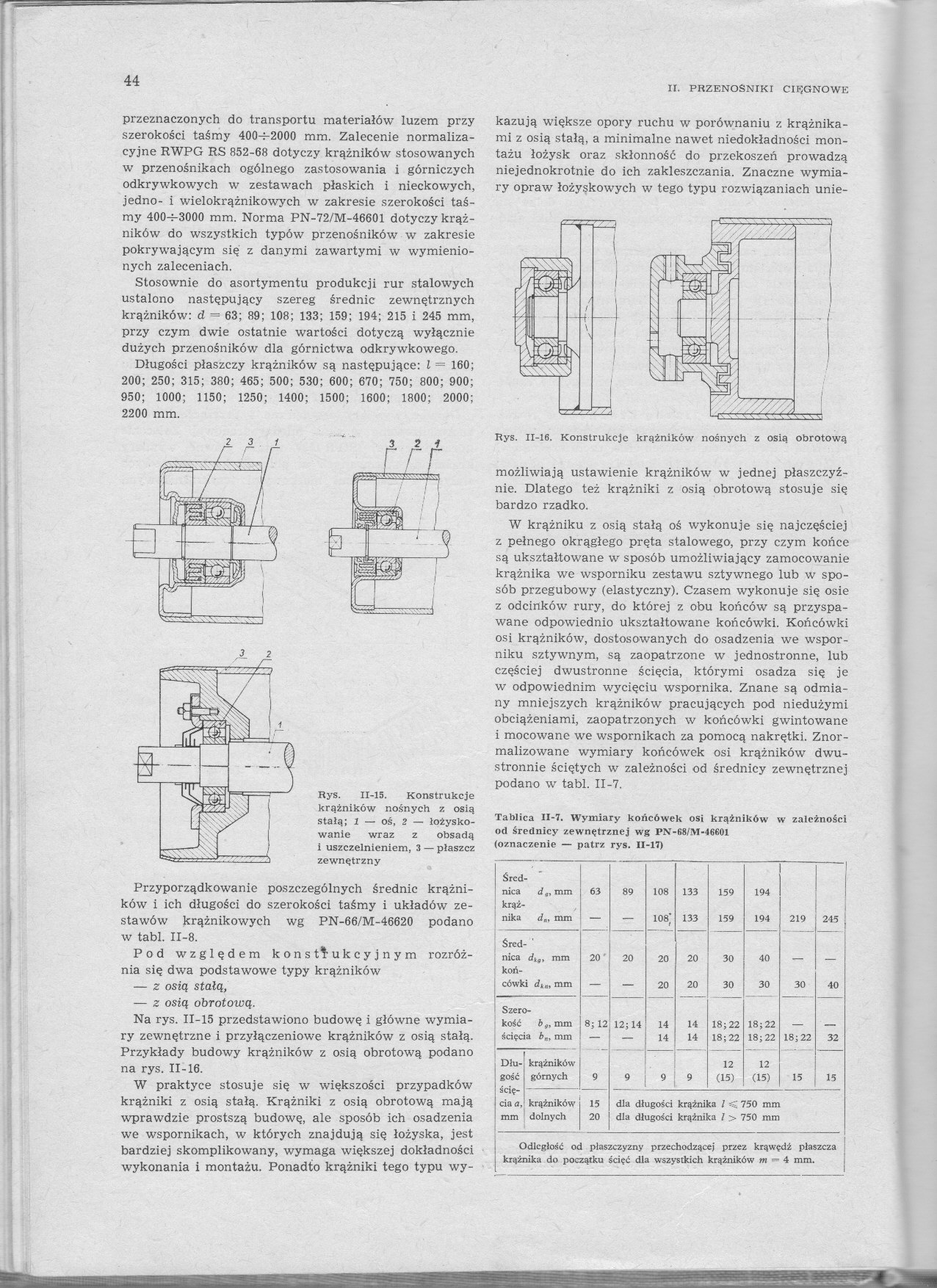

II. PRZENOŚNIKI CIĘGNOWE

przeznaczonych do transportu materiałów luzem przy szerokości taśmy 400-4-2000 mm. Zalecenie normalizacyjne RWPG RS 852-68 dotyczy krążników stosowanych w przenośnikach ogólnego zastosowania i górniczych odkrywkowych w zestawach płaskich i nieckowych, jedno- i wielokrążnikowych w zakresie szerokości taśmy 400-4-3000 mm. Norma PN-72/M-46601 dotyczy krążników do wszystkich typów przenośników w zakresie pokrywającym się z danymi zawartymi w wymienionych zaleceniach.

Stosownie do asortymentu produkcji rur stalowych ustalono następujący szereg średnic zewnętrznych krążników: d = 63; 89; 108; 133; 159; 194; 215 i 245 mm, przy czym dwie ostatnie wartości dotyczą wyłącznie dużych przenośników dla górnictwa odkrywkowego.

Długości płaszczy krążników są następujące: l = 160; 200; 250; 315; 380; 465; 500; 530; 600; 670; 750; 800; 900; 950; 1000; 1150; 1250; 1400; 1500; 1600; 1800; 2000; 2200 mm.

Rys. 11-15. Konstrukcje krążników nośnych z osią stalą; 1 — oś, 2 — łożyskowanie wraz z obsadą i uszczelnieniem, 3 — płaszcz zewnętrzny

Przyporządkowanie poszczególnych średnic krążników i ich długości do szerokości taśmy i układów zestawów krążnikowych wg PN-66/M-46620 podano w tabl. II-8.

Pod względem konstrukcyjnym rozróżnia się dwa podstawowe typy krążników

—    z osią stałą,

—    z osią obrotową.

Na rys. 11-15 przedstawiono budowę i główne wymiary zewnętrzne i przyłączeniowe krążników z osią stałą. Przykłady budowy krążników z osią obrotową podano na rys. 11-16.

W praktyce stosuje się w większości przypadków krążniki z osią stałą. Krążniki z osią obrotową mają wprawdzie prostszą budowę, ale sposób ich osadzenia we wspornikach, w których znajdują się łożyska, jest bardziej skomplikowany, wymaga większej dokładności wykonania i montażu. Ponadto krążniki tego typu wykazują większe opory ruchu w porównaniu z krążnika-mi z osią stałą, a minimalne nawet niedokładności montażu łożysk oraz skłonność do przckoszeń prowadzą niejednokrotnie do ich zakleszczania. Znaczne wymiary opraw łożyskowych w tego typu rozwiązaniach unie-

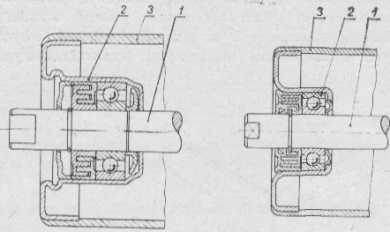

Rys. 11-16. Konstrukcje krążników nośnych z osią obrotową

możliwiają ustawienie krążników w jednej płaszczyźnie. Dlatego też krążniki z osią obrotową stosuje się bardzo rzadko.

W krążniku z osią stałą oś wykonuje się najczęściej z pełnego okrągłego pręta stalowego, przy czym końce są ukształtowane w sposób umożliwiający zamocowanie krążnika we wsporniku zestawu sztywnego lub w sposób przegubowy (elastyczny). Czasem wykonuje się osie z odcinków rury, do której z obu końców są przyspa-wane odpowiednio ukształtowane końcówki. Końcówki osi krążników, dostosowanych do osadzenia we wsporniku sztywnym, są zaopatrzone w jednostronne, lub częściej dwustronne ścięcia, którymi osadza się je w odpowiednim wycięciu wspornika. Znane są odmiany mniejszych krążników pracujących pod niedużymi obciążeniami, zaopatrzonych w końcówki gwintowane i mocowane we wspornikach za pomocą nakrętki. Znormalizowane wymiary końcówek osi krążników dwustronnie ściętych w zależności od średnicy zewnętrznej podano w tabl. II-7.

Tablica II-7. Wymiary końcówek osi krążników w zależności od średnicy zewnętrznej wg PN-68/M-46601 (oznaczenie — patrz rys. 11-17)

Śrcc nica krąż nika	d t, ram dB, ram	63	89	108 108)	133 133	159 159	194 194	219	245
Śred
nica	dtę% mm	20'	20	20	20	30	40	—	_
koń-
cówki dkm* <nni		—	—	20	20	30	30	30	40
Szero-
kość	h„ mm	8; 12	12; 14	14	14	18; 22	18;22	—	—
ścięcia b„, mm		—	—	14	14	18; 22	18; 22	18; 22	32
Dłu-	krążników					12	12
gość ścię-	górnych	9	9	9	9	(15)	(15)	15	15

cia aj krążników i 15    dla długości krążnika I < 750 mm

mm | dolnych I 20    dla długości krążnika I > 750 mm

Odległość od płaszczyzny przechodzącej przez krąwędż płaszcza krążnika do początku ścięć dla wszystkich krążników m = 4 mm.
