PROJEKT REWITALIZACJI PLACU SŁOWIAŃSKIEGO W ZIELONEJ GÓRZE


EFEKTYWNOŚĆ ENERGETYCZNA REWITALIZOWANEGO BUDYNKU

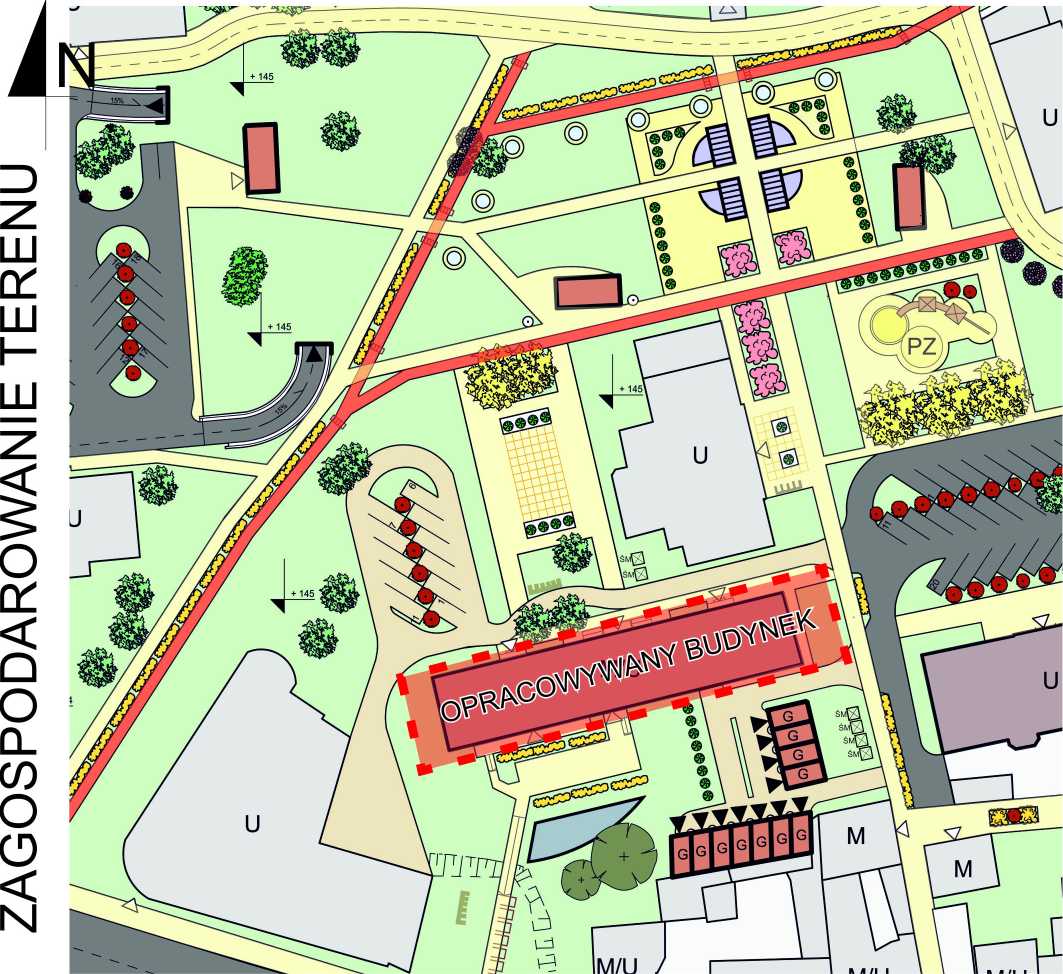

LEGENDA

I I

Budynek projektowany

LJ

Budynek przeznaczony do adaptacji

I I

Budynk istniejący

i i i

Droga dojazdowa

II

Droga przeciwpożarowa

I I

Chodnik

I I

Ścieżka rowerowa

A

Wejście

Wjazd svO Śmietnik

T.n

Skarpa

H-HH

Stojak na rowery

M

Obiekt mieszklany

U

Obiekt usługowy

PZ

Plac Zabaw

M/U

Obiekt

usługowo-mieszkalny

G

Garaż

I I

Zieleń niska

Woda

mm

Pergole

©

Świetlik

Drzewa i krzewy:

m

Lipa

&

Wierzba płacząca

Jałowiec Lidyjski

O

Ognik Szkarłatny

©

Róża gęstokolczasta

m

Jesion Pensylwański

%

Wiśnia

Jarząb zwyczajny

Tuja

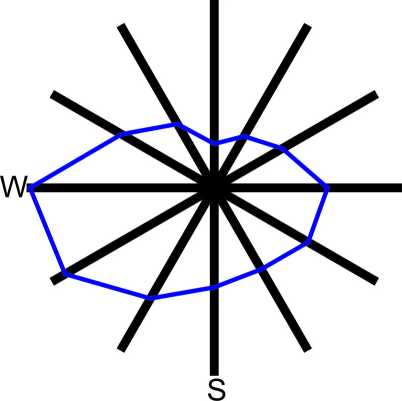

RÓŻA WIATRÓW N

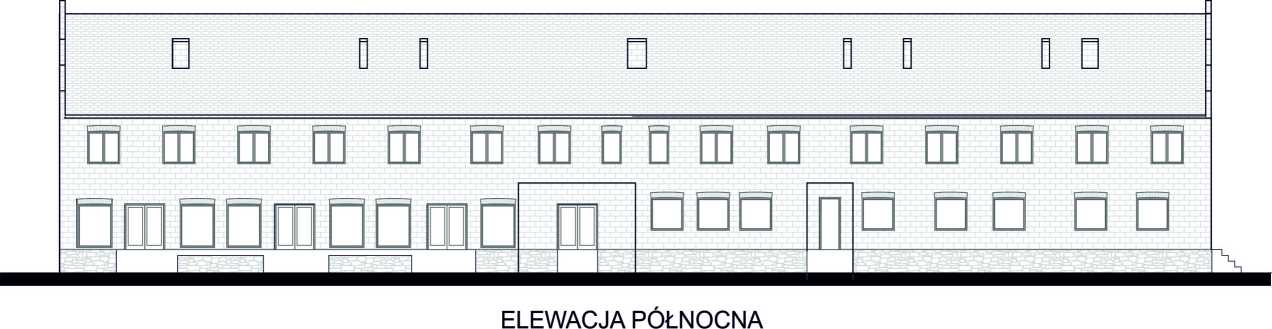

ELEWACJA POŁUDNIOWA






mm


m m m □


0

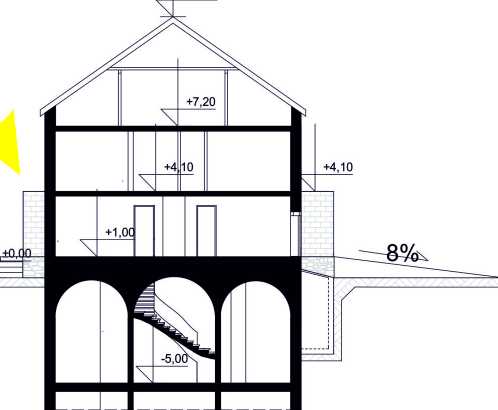

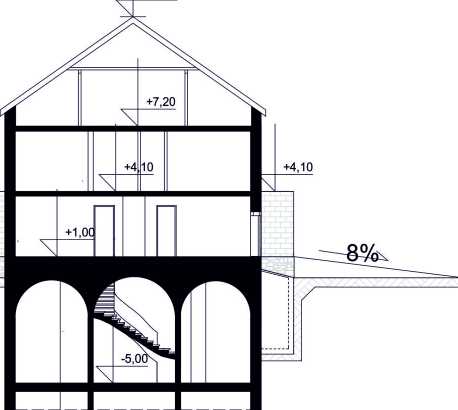

PRZEKRÓJ


1

A



ne


a

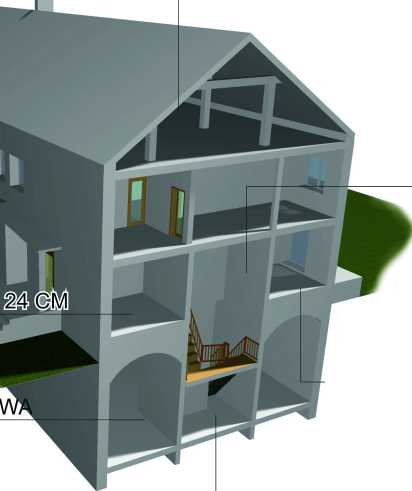

WARSTWA Z CEGŁY PEŁNEJ 12 CM PŁYTA Z WEŁNY MINERALNEJ ŚCIANA Z CEGŁY 25 CM


ŚCIANA MUROWANA Z KEl«piiąMTl« OCIEPLENIE STYROPIANOWlKlISMr^' PUSTKA POWIETRZNA 10 Cl\/T CEGŁA ZWYKŁA 6 CM

PIONOWA IZOLACJA PRZECIWWILGOCIO

PANELE PODŁOGOWE GŁADŹ CEMENTOWA 4 CM FOLIA

STYROPIAN 4 CM

PŁYTA ŻELBETOWA 16 CM

TYNK CEMENTOWO-WAPIENNY


DACHÓWKA ŁATY 4X4 CM WEŁNA DRZEWNA MEMBRANA DACHOWA RUSZT DREWNIANY PŁYTA GIPSOWO-WŁÓKNOWA


14c


PŁYTKI

GŁADŹ CEMENTOWA 4 CM' FOLIA

STYROPIAN 4 CM STROP CEGLANY KOLEBKOWY

POSADZKA

WYLEWKA BETONOWA 4CM

PŁYTA Z WEŁNY MINERALNEJ

POZIOMA IZOLACJA PRZECIWWILGOCIOWA

CHUDY BETON 5 CM

PODSYPKA Z PIASKU 15 CM


wyr

Km

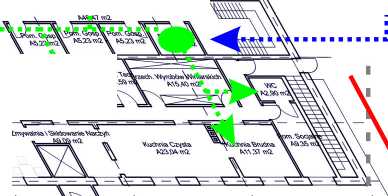

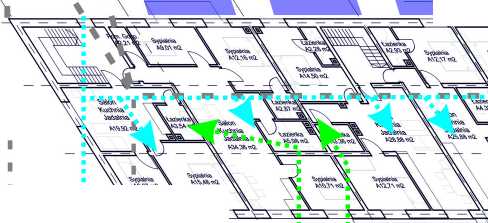

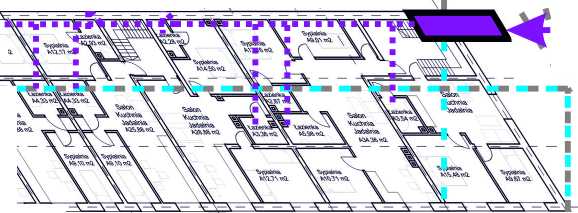

SCHEMATY DZIAŁANIA BUDYNKU

V:


u


\

> \

Woda ops

■    cn

■    N

taje gromadzona i pr;

zekazywan;

.........—1^ l

3 do zbiornika retencyjnego *

......r v *

' » 1

' t

^ A % »


A -    --_ *.


trafia do mieszkańców i użytkowników obiektu


[I.




^ \ \


-A- .*

KżiSAwO.    '    K\\3V na.

>.k

1



A


Nadmiar zgromadzonej wody zostaje przekazany na podlewanie pobliskiej ro^j^iości




■ v- -v — v- -\

A--\


T Zużyta woda trafia

do"miBjgwsj'katiaifeaejt11


\ \ \ \ \ Część wody użytkowej dostarczana jest przez miasto


PROMIENIE SŁONECZNE




i \



rv->






\    *a;w,wa.


1 \ *

■ ■■■■■ ■ ■ ■■■■■■■■■



^ — v- a;


CZĘSC POZYSKIWANEJ ENERGII TRAFIA DO POMPY CIEPŁA

PODGRZANA WODA TRAFIA DO UŻYTKOWNIKÓW


NADMIAR ENERGII TRAFIA DO WIRTUALNEJ ELEKTROWNI


Y




KĄT PADANIA PROMIENI SŁONECZNYCH GRUDZIEŃ





Obliczeniowe zapotrzebowanie na nieodnawialną energię pierwotną

EP - BUDYNEK OCENIANY

(29,192 kWh/rok)


5p

1(p0

150

2([)0

2^0

300

3p0

O

ŁO—

o


Dane Ogólne

Budynek usługowo-mieszkalny, dwukondygnacyjny, podpiwniczony, dach dwuspadowy (połacie dachu o spadku 350) Budynek o podłużnym układzie konstrukcyjnym, posadowiony bezpośrednio na ławach fundamentowych, wznoszony metodą tradycyjną.

Mieszkania różnorodne, przeznaczone dla 3,4 i 5 osobowych rodzin.

Prosta, zwarta bryła budynku na planie prostokąta, sprzyjaj niskoenergetyczności.

Na południowej połaci dachowej projekt przewiduje montaż kolektorów słonecznych

Program użytkowy projektowanego obiektu

Na podstawie postawionych wymagań (Miejscowy Plan Zagospodarowania Przestrzennego i oczekiwania władz miasta Zielona Góra) zaproponowana została trzy konsygnacyjna bryła budynku, z dachem dwuspadowym. W kondygnacji podziemnej (6m wysokości, sklepienie kolebkowe ceglane) zaprojektowany został browar restauracyjny. W lewej części budynku została usytuowana scena.

Do kondygnacji zostały wprowadzone windy (jedna bezpośrednio do lokalu, umożliwiająca dostęp osobą niepełnosprawnym, druga, służąca do wygodnej dostawy potrzebnych towarów do prowadzenia lokalu). Na parterze zostały wprowadzone klatki schodowe prowadzące na najwyższą kondygnację, galeria artystyczna, oraz lokal gastronomiczny połączony z pijalnią wina. Zaproponowano również lokalizację ogródka piwnego należącego do restauracji (od południa).

Na piętrze wprowadzono lokale mieszkalne. Kondygnacja podziemna i parter zostały dostosowane do potrzeb osób niepełnosprawnych. Dotyczy to również terenu wokół budynku.


ZESTAWIENIE POWIERZCHNI

Powierzchnia piwnicy 587,7m2, w tym:

13,60m2, pomieszczenie sceniczne,

3,69m2, pomieszczenie techniczne,

WC I 9,67m2, WC II 9,80m2, WC II 3,56m2, WC IV 2,15m2 i WC V 3,38m2,

14,72m2, pomieszczenie socjalne,

36,24m2, pomieszczenie do fermentacji,

17,21m2, magazyn surowców,

5,30m2, magazyn,

18,45m2, warzelnia,

18.06m2, magazyn produktów gotowych,

12,72m2, butelkowanie,

268,20m2, sala.

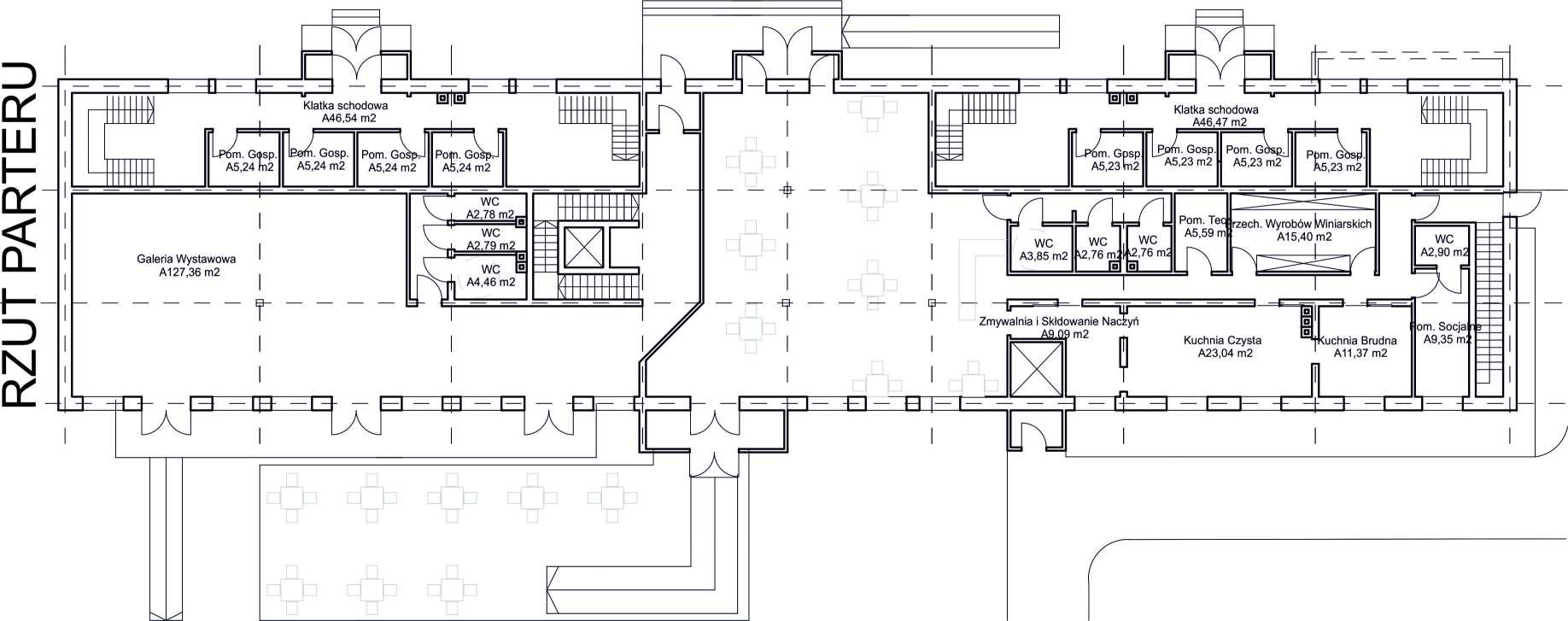

Powierzchnia parteru (587,7m2), w tym:

41,9m2, pomieszczenia gospodarcze,

93.1    m2, klatki schodowe,

127,36m2, galeria wystawowa,

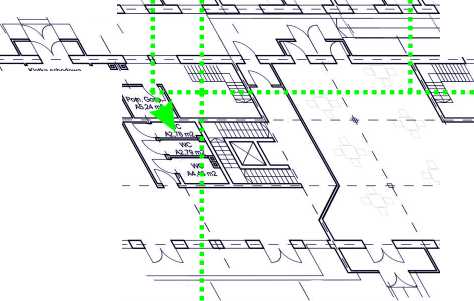

WC I i II po 2,75m2, WC II 4,45m2, WC II WC IV i V po 2,76m2,

5,65m2, pomieszczenie techniczne, 2,56m2, WC dla pracowników,

9,35m2, pomieszczenie socjalne, 23,04m2, kuchnia czysta,

9.1    m2, zmywalnia i składowanie naczyć, 120,7m2, sala konsumpcyjna.

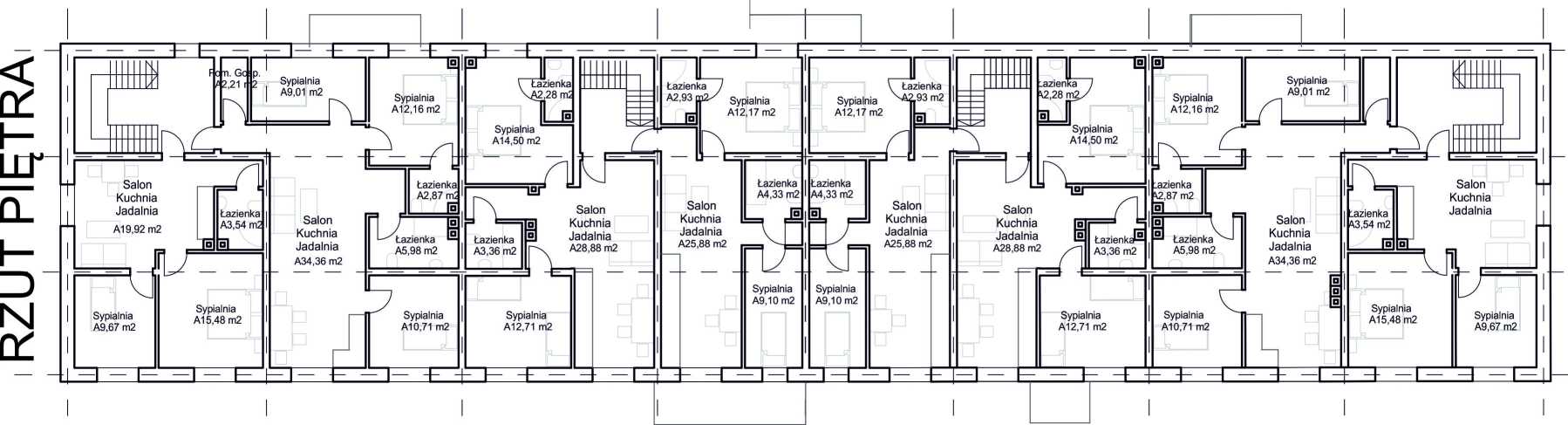

Powierzchnia piętra (587,7m2), w tym:

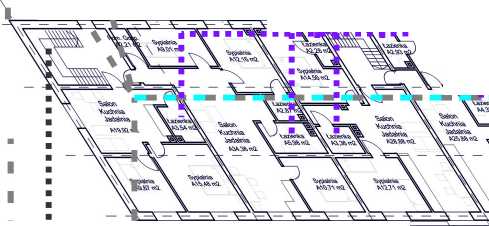

50,8m2, M1 i M8 (salon połączony z kuchnią i jadalnia 19,92m2, łazienka 3,54m2, sypialnia I 9,67m2, sypialnia II 15,48m2),

82,14 m2, M2 i M7 (salon połączony z kuchnią i jadalnia 34,36m2, łazienka I 2,87, łazienka II 5,98m2, pomieszczenie gospodarcze 2,21m2, sypialnia I 9,01m2, sypialnia II 12,16m2, sypialnia III 10,71m2),

65,38m2, M3 i M6 ( salon połączony z kuchnią i jadalnia 28,88m2, łazienka I 2,28m2, łazienka II 3,36m2, sypialnia I 14,50m2, sypialnia II 12,71m2),

56,65m2, M4 i M7 (salon połączony z kuchnią i jadalnią 25,88m2, łazienka I 2,93m2, łazienka II 4,33m2, sypialnia I 12,17m2, sypialnia II 9,10m2).

Łączna powierzchnia i kubatura budynku wynosi: powierzchnia użytkowa 1763,1


Architektura i urbanistyka zeroenergetyczi Prowadzący: mgr inż. arch. Justyna Opracowała:    inż. arch. Karolina Pałki
Grupa 11A    Rok akademicki 2012/2013
