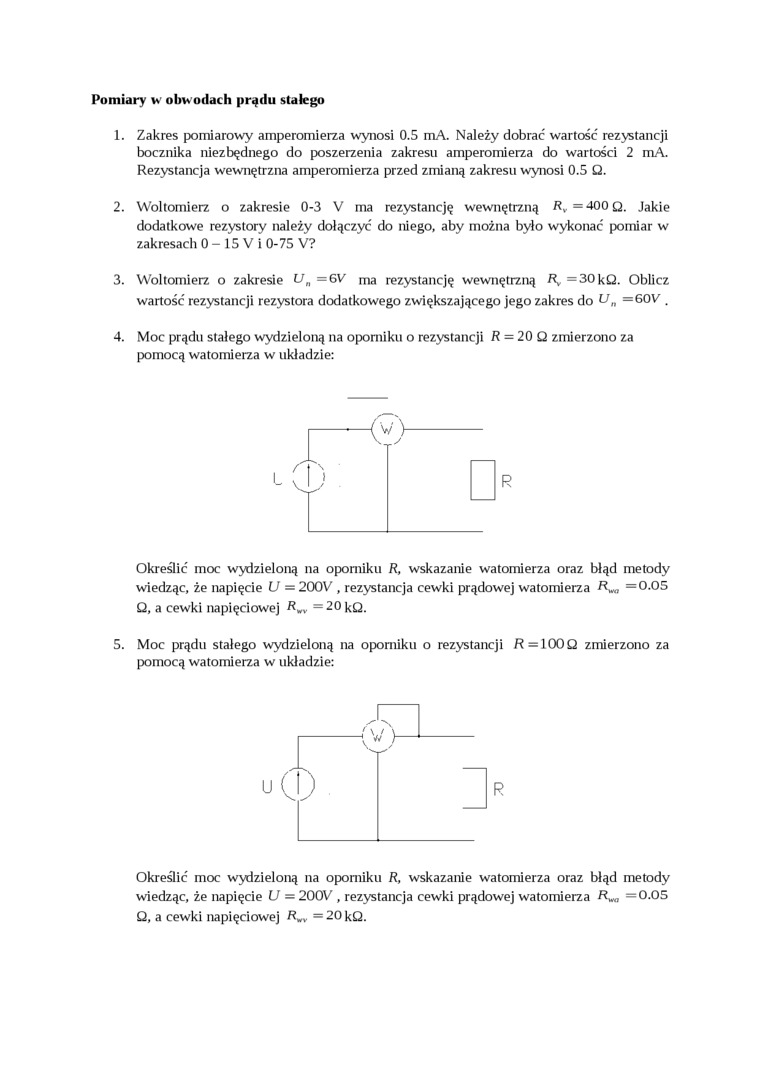

Pomiary k obwodach prądu stałego

1.    Zakres pomiarowy amperomierza wynosi 0.5 mA. Należy dobrać wartość rezystancji bocznika niezbędnego do poszerzenia zakresu amperomierza do wartości 2 mA. Rezystancja wewnętrzna amperomierza przed zmianą zakresu wynosi 0.5 Q.

2.    Woltomierz o zakresie 0-3 V ma rezystancję wewnętrzną R_v = 400 Q. Jakie dodatkowe rezystory należy dołączyć do niego, aby można było wykonać pomiar w zakresach 0 - 15 V i 0-75 V?

3.    Woltomierz o zakresie U_n = 6V ma rezystancję wewnętrzną Ry =30kQ. Oblicz wartość rezystancji rezystora dodatkowego zwiększającego jego zakres do U„ =60V .

4.    Moc prądu stałego wydzieloną na oporniku o rezystancji R = 20 Q zmierzono za pomocą watomierza w układzie:

R

Określić moc wydzieloną na oporniku R, wskazanie watomierza oraz błąd metody wiedząc, że napięcie U = 200V , rezystancja cewki prądowej watomierza R^ =0.05 Q, a cewki napięciowej R_wv = 20kQ.

5. Moc prądu stałego wydzieloną na oporniku o rezystancji R=100Q zmierzono za pomocą watomierza w układzie:

R

Określić moc wydzieloną na oporniku R, wskazanie watomierza oraz błąd metody wiedząc, że napięcie U = 200V , rezystancja cewki prądowej watomierza =0.05 Q, a cewki napięciowej R_wv = 20 kQ.
