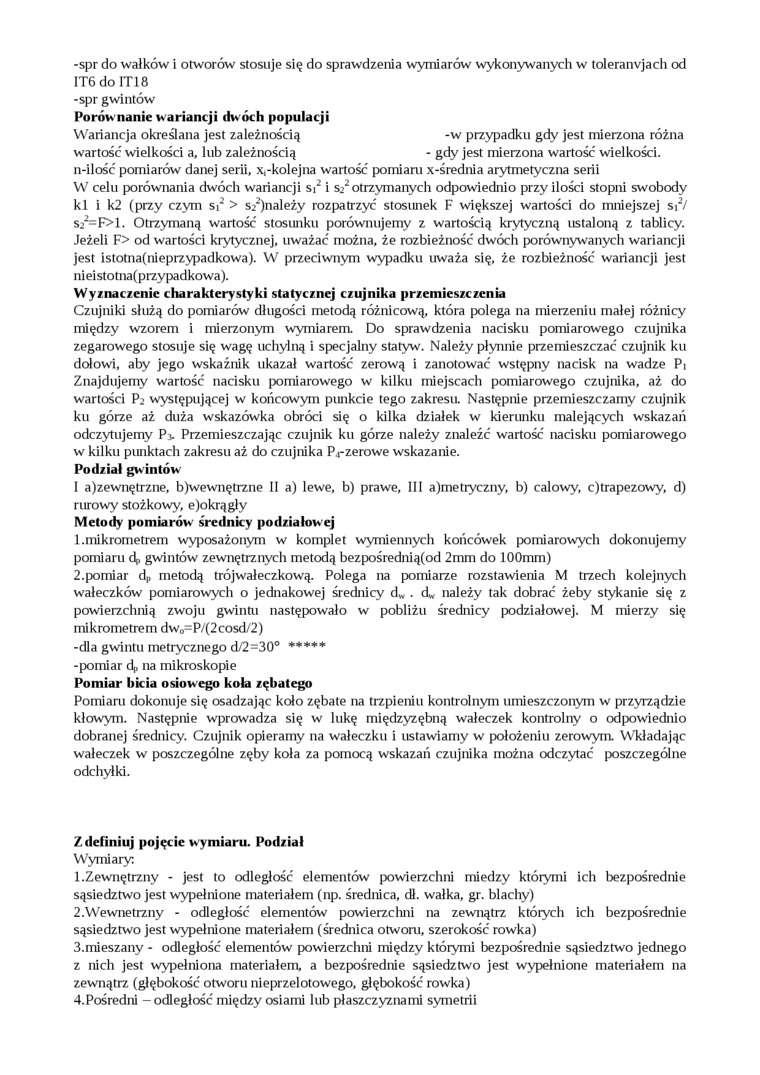

-spr do wałków i otworów stosuje się do sprawdzenia wymiarów wykonywanych w toleranvjach od IT6 do IT18 -spr gwintów

Porównanie wariancji dwóch populacji

Wariancja określana jest zależnością    -w przypadku gdy jest mierzona różna

wartość wielkości a, lub zależnością    - gdy jest mierzona wartość wielkości,

n-ilość pomiarów danej serii, x,-kolejna wartość pomiaru x-średnia arytmetyczna serii W celu porównania dwóch wariancji Si² i S2² otrzymanych odpowiednio przy ilości stopni swobody kl i k2 (przy czym Si² > S2²)należy rozpatrzyć stosunek F większej wartości do mniejszej si²/ S2²=F>1. Otrzymaną wartość stosunku porównujemy z wartością krytyczną ustaloną z tablicy. Jeżeli F> od wartości krytycznej, uważać można, że rozbieżność dwóch porównywanych wariancji jest istotna(nieprzypadkowa). W przeciwnym wypadku uważa się, że rozbieżność wariancji jest ni ei stotna(przypadkowa).

Wyznaczenie charakterystyki statycznej czujnika przemieszczenia

Czujniki służą do pomiarów długości metodą różnicową, która polega na mierzeniu małej różnicy między wzorem i mierzonym wymiarem. Do sprawdzenia nacisku pomiarowego czujnika zegarowego stosuje się wagę uchylną i specjalny statyw. Należy płynnie przemieszczać czujnik ku dołowi, aby jego wskaźnik ukazał wartość zerową i zanotować wstępny nacisk na wadze Pi Znajdujemy wartość nacisku pomiarowego w kilku miejscach pomiarowego czujnika, aż do wartości P2 występującej w końcowym punkcie tego zakresu. Następnie przemieszczamy czujnik ku górze aż duża wskazówka obróci się o kilka działek w kierunku malejących wskazań odczytujemy P3. Przemieszczając czujnik ku górze należy znaleźć wartość nacisku pomiarowego w kilku punktach zakresu aż do czujnika P₄-zerowe wskazanie.

Podział gwintów

1 ajzewnętrzne, bjwewnętrzne II a) lewe, b) prawe, III ajmetryczny, b) calowy, c)trapezowy, d)

rurowy stożkowy, e)okrągły

Metody pomiarów średnicy podziałowej

1. mikrometrem wyposażonym w komplet wymiennych końcówek pomiarowych dokonujemy pomiaru dp gwintów zewnętrznych metodą bezpośrednią(od 2mm do lOOmm)

2. pomiar dp metodą trójwałeczkową. Polega na pomiarze rozstawienia M trzech kolejnych wałeczków pomiarowych o jednakowej średnicy d_w . d_w należy tak dobrać żeby stykanie się z powierzchnią zwoju gwintu następowało w pobliżu średnicy podziałowej. M mierzy się mikrometrem dw₀=P/(2cosd/2)

-dla gwintu metrycznego d/2=30° *****

-pomiar d,, na mikroskopie

Pomiar bicia osiowego koła zębatego

Pomiaru dokonuje się osadzając koło zębate na trzpieniu kontrolnym umieszczonym w przyrządzie kłowym. Następnie wprowadza się w lukę międzyzębną wałeczek kontrolny o odpowiednio dobranej średnicy. Czujnik opieramy na wałeczku i ustawiamy w położeniu zerowym. Wkładając wałeczek w poszczególne zęby koła za pomocą wskazań czujnika można odczytać poszczególne odchyłki.

/definiuj pojęcie wymiaru. Podział

Wymiary:

1. Zewnętrzny - jest to odległość elementów powierzchni miedzy którymi ich bezpośrednie sąsiedztwo jest wypełnione materiałem (np. średnica, dł. wałka, gr. blachy)

2. Wewnętrzny - odległość elementów powierzclini na zewnątrz któiych ich bezpośrednie sąsiedztwo jest wypełnione materiałem (średnica otworu, szerokość rowka)

3. mieszany - odległość elementów powierzchni między którymi bezpośrednie sąsiedztwo jednego z nich jest wypełniona materiałem, a bezpośrednie sąsiedztwo jest wypełnione materiałem na zewnątrz (głębokość otworu nieprzelotowego, głębokość rowka)

4. Pośredni - odległość między osiami lub płaszczyznami symetrii
