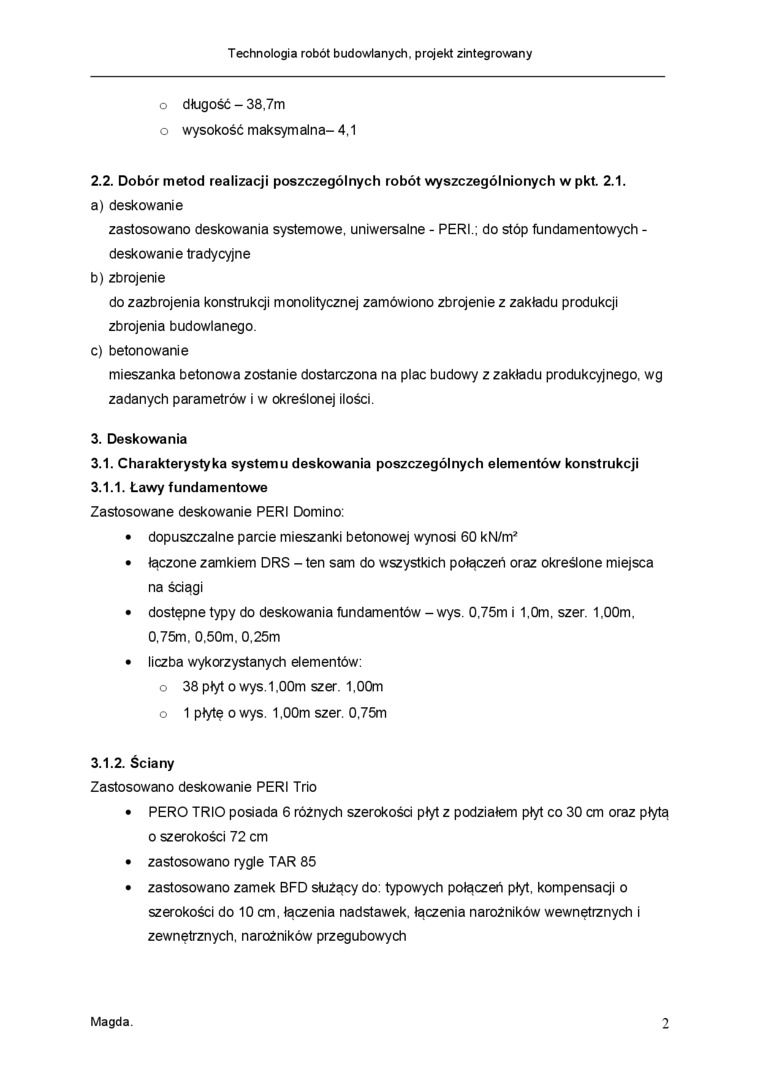

Technologia robót budowlanych, projekt zintegrowany

o długość - 38,7m o wysokość maksymalna- 4.1

2.2. Dobór metod realizacji poszczególnych robót wyszczególnionych w pkt. 2.1.

a)    deskowanie

zastosowano deskowania systemowe, uniwersalne - PERI.; do stóp fundamentowych -deskowanie tradycyjne

b)    zbrojenie

do zazbrojenia konstrukcji monolitycznej zamówiono zbrojenie z zakładu produkcji zbrojenia budowlanego.

c)    betonowanie

mieszanka betonowa zostanie dostarczona na plac budowy z zakładu produkcyjnego, wg zadanych parametrów i w określonej ilości.

3. Deskowania

3.1.    Charakterystyka systemu deskowania poszczególnych elementów konstrukcji

3.1.1.    Ławy fundamentowe

Zastosowane deskowanie PERI Domino:

•    dopuszczalne parcie mieszanki betonowej wynosi 60 kN/m^?

•    łączone zamkiem DRS - ten sam do wszystkich połączeń oraz określone miejsca na ściągi

•    dostępne typy do deskowania fundamentów - wys. 0,75m i 1,0m, szer. 1,00m, 0.75m. 0,50m. 0,25m

•    liczba wykorzystanych elementów:

o 38 płyt o wys. 1,00m szer. 1,00m o 1 płytę o wys. 1,00m szer. 0,75m

3.1.2.    Ściany

Zastosowano deskowanie PERI Trio

•    PERO TRIO posiada 6 różnych szerokości płyt z podziałem płyt co 30 cm oraz płytą o szerokości 72 cm

•    zastosowano rygle TAR 85

•    zastosowano zamek BFD służący do: typowych połączeń płyt. kompensacji o szerokości do 10 cm. łączenia nadstawek, łączenia narożników wewnętrznych i zewnętrznych, narożników przegubowych
