Konstrukcje i budowle ziemne

OBLICZENIA WSPÓŁCZYNNIKA STATECZNOŚCI SKARPY ODWODNEJ

METODĄ FELLENIUSA

DLA ZAPORY ZIEMNEJ BEZ ELEMENTÓW USZCZELNIAJĄCYCH Z DRENAŻEM Zapora ziemna posadowiona na podłożu przepuszczalnym

Wszystkie oz raczę na do obli: zen znajdują się na schenB: ie

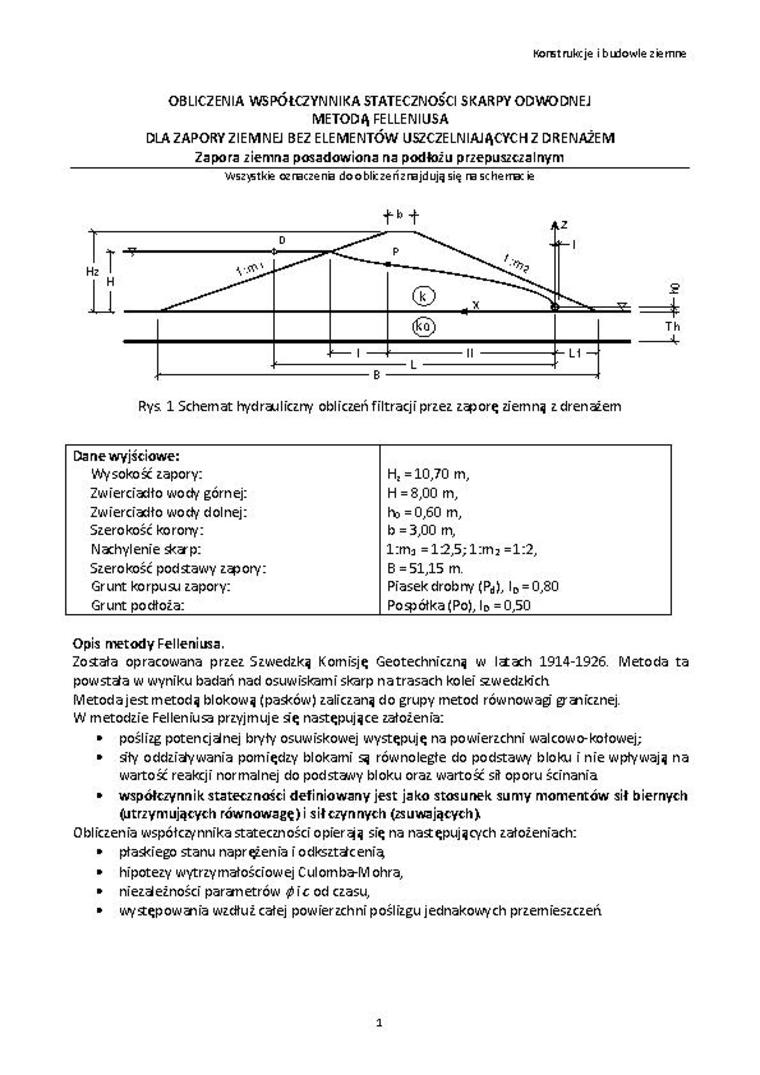

Rys 1 Schemat hydrauliczny obliczeń filtracji przez zaporę ziemną z drenażem


S

Th

-4-


Dane wyjściowe:

Wysokość zapory:

H, = 10,70 m.

Zwierciadło wody górnej:

H = 8,00 m,

Zwierciadło wody dolnej:

hj = 0,60 m,

Szerokość korony:

b = 3,00 m.

Nachylenie skarp:

l:m3 =12,5;l:m2 =1:2,

Szerokość podstawy zapory:

B-51,15 m.

Grunt korpusu zapory:

Piasek drobny (Pd), l0 = 0,80

Grunt podłoża:

Po spółka (Po), l0 =0,50

Opis metody Fel leni usa.

Została opracowana przez Szwedzką Komisję Geotechniczną w l^ach 1914-1926. Metoda ta

powstała w wyniku badań nad osuwiskami skarp natrasach kolei szwedzkich

Metod a jest metodą blokową (pasków) zaliczaną do grupy metod równowag granicznej.

W metodzie Felleniusa przyjmuje się następujące założenia:

•    poślizg potencjalnej bn/ły osuwiskowej występuję na powierzchni walców o-kołowej;

•    siły oddziaływania pomiędzy blokami są równoległe do podstawy bloku i nie wpływają na wartość reakcji normalnej do podstawy bloku oraz wartość sił oporu ścinania

•    współczynnik stateczności definiowany jest jako stosunek sumy momentów sił biernych (utrzymujących równowagę) i siłczynnych (zsuwających)

Obliczenia współczynnika stateczności opierają się na następujących założeniach:

•    płaskiego stanu naprężenia i odkształcenia*

•    hipotezy wytrzymałościowej Culomba-M ohra,

» niezałeżności parametrów $ \c od czasu,

•    występowania wzdłuż całej powierzchni poślizgu jednakowych przemieszczeń

i
