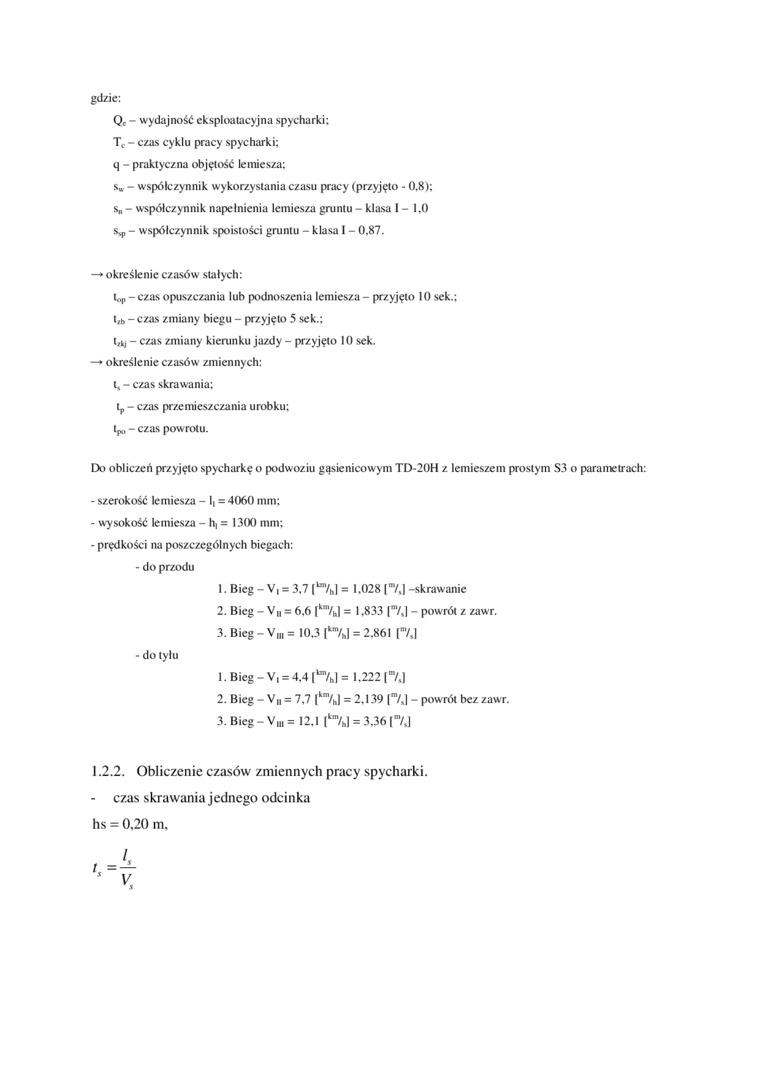

gdzie:

Qf - wydajność eksploatacyjna spycharki:

Tc - czas cyklu pracy spycharki: q - praktyczna objętość lemiesza:

s* - współczynnik wykorzystania czasu pracy (przyjęto - 0,8); s„ - współczynnik napełnienia lemiesza gruntu - klasa 1-1.0

s, p - współczynnik spoistości gruntu - klasa I - 0.87.

—► określenie czasów stałych:

top - czas opuszczania lub podnoszenia lemiesza - przyjęto 10 sek.; tłb - czas zmiany biegu - przyjęto 5 sek.;

t, kj - czas zmiany kierunku jazdy - przyjęto 10 sek.

—* określenie czasów zmiennych:

t, - czas skrawania: lp - czas przemieszczania urobku: tpo - czas powrotu.

Do obliczeń przyjęto spycharkę o podwoziu gąsienicowym TD-20H z lemieszem prostym S3 o parametrach:

-    szerokość lemiesza - I, = 4060 mm;

-    wysokość lemiesza - h, = 1300 mm;

-    prędkości na poszczególnych biegach:

-    do przodu

1.    Bieg - V, = 3.7 |u7„| = 1.028 p/J -skrawanie

2.    Bieg - Vn = 6.6 IlŁm/łl| = 1.833 p/J - powrót z zawr.

3.    Bieg - V„, = 10.3 |im/J = 2.861 p/J

-    do tyłu

1. Bicg-V, = 4.4iUn/h]= 1,222 p/J

2.    Bieg - V„ = 7,7 |km/h| = 2.139 p/J - powrót bez zawr.

3.    Bieg - Vni = 12.1 (km/J = 3,36 p/J

1.2.2. Obliczenie czasów zmiennych pracy spycharki. - czas skrawania jednego odcinka hs = 0.20 m.
