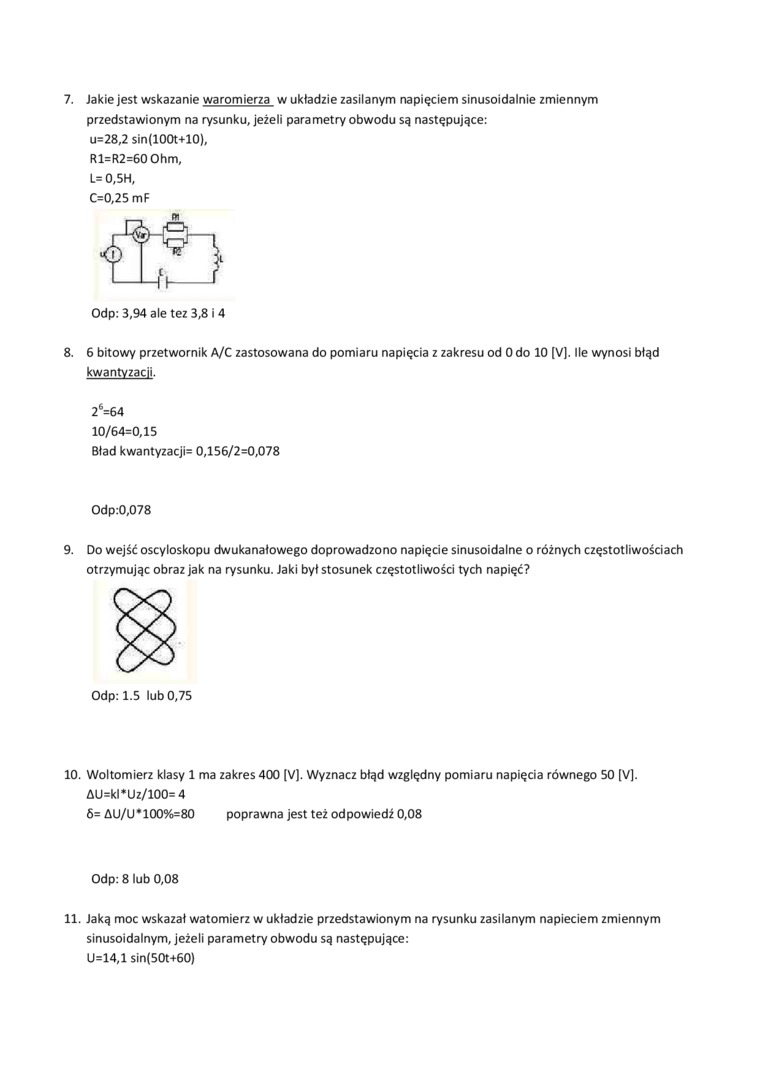

7. Jakie jest wskazanie waromierzą w układzie zasilanym napięciem sinusoidalnie zmiennym przedstawionym na rysunku, jeżeli parametry obwodu są następujące: u=28,2 sin(100t+10),

R1=R2=60 Ohm,

L= 0,5H,

C=0,25 mF

Odp: 3,94 ale tez 3,8 i 4

8. 6 bitowy przetwornik A/C zastosowana do pomiaru napięcia z zakresu od 0 do 10 [Vj. Ile wynosi błąd kwantyzacji.

2^$=64

10/64=0,15

Błąd kwantyzacji= 0,156/2=0,078

Odp:0,078

9. Do wejść oscyloskopu dwukanałowego doprowadzono napięcie sinusoidalne o różnych częstotliwościach otrzymując obraz jak na rysunku. Jaki był stosunek częstotliwości tych napięć?

Odp: 1.5 lub 0,75

10. Woltomierz klasy 1 ma zakres 400 (V). Wyznacz błąd względny pomiaru napięcia równego 50 (V). AU=kl*Uz/100= 4

6= AU/U*100%=80 poprawna jest też odpowiedź 0,08

Odp: 8 lub 0,08

11. Jaką moc wskazał watomierz w układzie przedstawionym na rysunku zasilanym napięciem zmiennym sinusoidalnym, jeżeli parametry obwodu są następujące:

U=14,l sin(50t+60)
