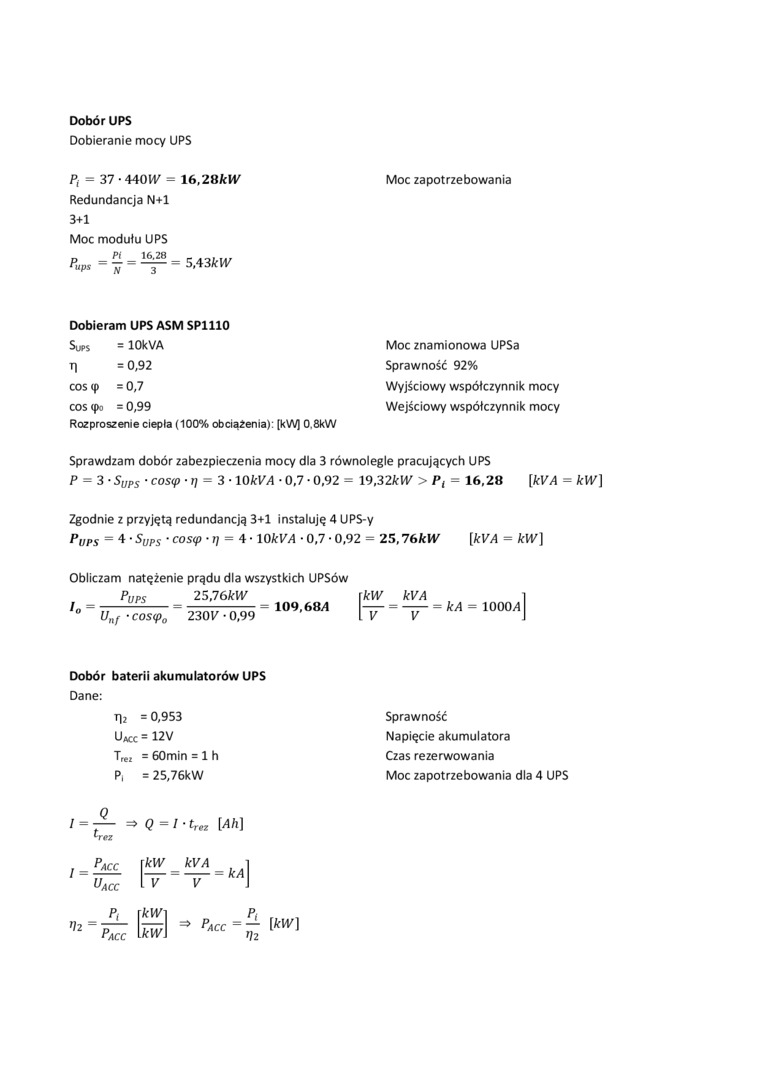

Dobór UPS

Dobieranie mocy UPS

Moc zapotrzebowania

Moc znamionowa UPSa Sprawność 92%

Wyjściowy współczynnik mocy Wejściowy współczynnik mocy

Pi = 37 • 440IV = 16,28kW

Redundancja N+l

3+1

Moc modułu UPS

Pups =7 = ^=5,43 kW

Dobieram UPS ASM SP1110

Sups    = 10kVA

li    = 0,92

cos <p    = 0,7

cos    = 0,99

Rozproszenie ciepła (100% obciążenia): (kW] 0.8kW

Sprawdzam dobór zabezpieczenia mocy dla 3 równolegle pracujących UPS P = 3 • S_UPS • cos<p • // = 3 * 10kVA • 0,7 • 0,92 = 19,32kW >P_t = 16,28 [kVA = kW]

Zgodnie z przyjętą redundancją 3+1 instaluję 4 UPS-y

Pups = 4 * Sups * cos<p • tj = 4 • 10kVA • 0,7 • 0,92 = 25,76kW [kVA = kW]

Obliczam natężenie prądu dla wszystkich UPSów P_ups    25,76/fW

I„ =

U_nf-C0S<p_o 230V0,99

= 109,68/1

r kW \~V~

kVA

— = kA = 1000/1

Dobór baterii akumulatorów UPS

Dane:

j]2 =0,953 Uacc = 12V T_r« = 60min = 1 h P, = 25,76kW

Sprawność

Napięcie akumulatora

Czas rezerwowania

Moc zapotrzebowania dla 4 UPS

Q — => trcz	Q =	1 * tret
^pacc	fkW	kVA 1 =-= kA
Uacc	nr	V \
Pt f	kW]	Pi ' ,
~ Pacc \	kw\	=> Pacc ~ ““ (W 1 ^r/2
