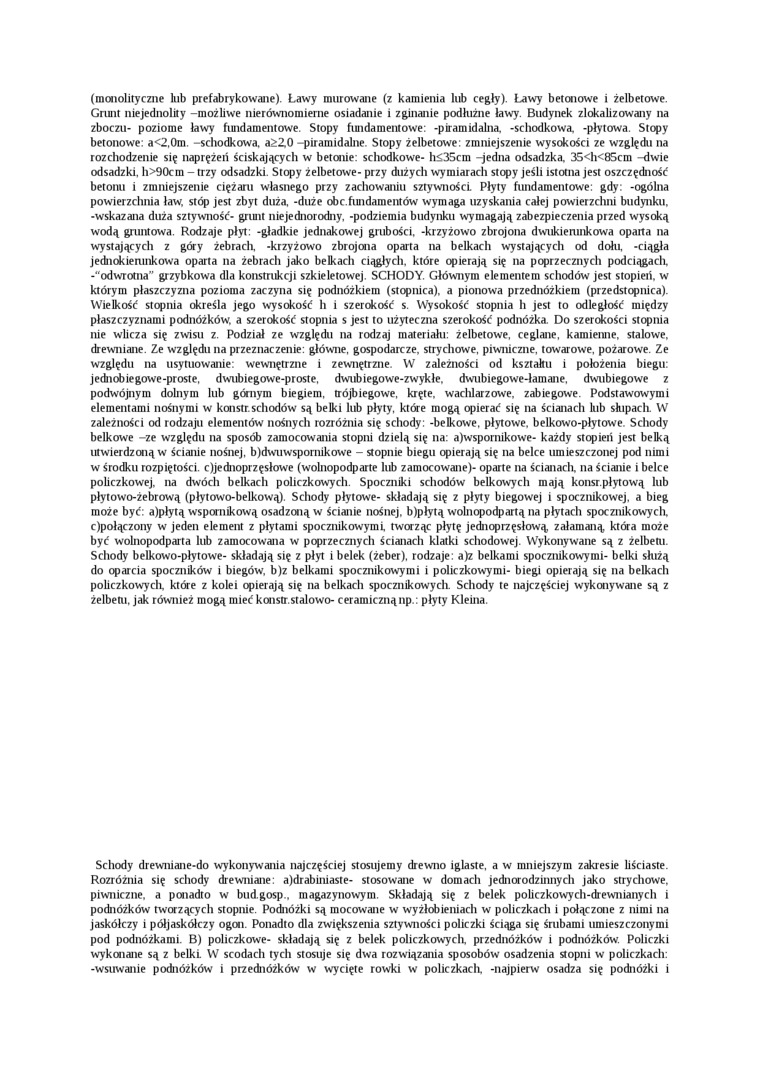

(monolityczne lub prefabrykowane). Lawy murowane (z kamienia lub cegły). Lawy betonowe i żelbetowe. Grunt niejednolity -możliwe nierównomierne osiadanie i zginanie podłużne ławy. Budynek zlokalizowany na zboczu- poziome ławy fundamentowe. Stopy fundamentowe: -piramidalna, -schodkowa, -płytowa. Stopy betonowe: a<2,Om. -schodkowa. a£Z0 -piramidalne. Stopy żelbetowe: zmniejszenie wysokości ze względu na rozchodzenie się naprężeń ściskających w betonie: schodkowe- hś35cm -jedna odsadzka. 35<h<85cm -dwie odsadzki, h>90cm - trzy odsadzki. Stopy żelbetowe- przy dużych wymiarach stopy jeśli istotna jest oszczędność betonu i zmniejszenie ciężaru własnego przy zachowaniu sztywności Płyty fundamentowe: gdy: -ogólna powierzchnia ław, stóp jest zbyt duża. -duże obc.fundamentów wymaga uzyskania całej powierzchni budynku, -wskazana duża sztywność- grunt niejednorodny, -podziemia budynku wymagają zabezpieczenia przed wysoką wodą gruntowa. Rodzaje płyt: -gładkie jednakowej grubości, -krzyżowo zbrojona dwukierunkowa oparta na wystających z góry żebracli, -krzyżowo zbrojona oparta na belkach wystających od dołu. -ciągła jednokierunkowa oparta na żebrach jako belkach ciągłych, które opierają się na poprzecznych podciągach -"odwrotna" grzybkowa dla konstrukcji szkieletowej. SCHODY. Głównym elementem schodów jest stopień, w którym płaszczyzna pozioma zaczyna się podnóżkiem (stopnica), a pionowa przednóżkiem (przedstopnica). Wielkość stopnia określa jego wysokość h i szerokość s. Wysokość stopnia h jest to odległość między płaszczyznami podnóżków, a szerokość stopnia s jest to użyteczna szerokość podnóżka. Do szerokości stopnia nie wlicza się zwisu z. Podział ze względu na rodzaj materiału: żelbetowe, ceglane, kamienne, stalowe, drewniane. Ze względu na przeznaczenie: głowie, gospodarcze, strychowe, piwniczne, towarowe, pożarowe. Ze względu na usytuowanie: wewnętrzne i zewnętrzne. W zależności od kształtu i położenia biegu: jednobiegowe-proste. dwubiegowe-proste. dwubiegowe-zwykłe. dwubiegowe-łamane, dwubiegowe z podwójnym dolnym lub górnym biegiem, trójbiegowe, kręte, wachlarzowe, zabiegowe. Podstawowymi elementami nośnymi w konstr. schodów są belki lub płyty, które mogą opierać się na ścianach lub słupach. W zależności od rodzaju elementów nośnych rozróżnia się schody: -belkowe, płytowe, belkowo-płytowe. Schody belkowe -ze względu na sposób zamocowania stopni dzielą się na: a)wspornikowe- każdy stopień jest belką utwierdzoną w ścianie nośnej, bjdwuwspornikowe - stopnie biegu opierają się na belce umieszczonej pod nimi w środku rozpiętości. c)jednoprzęsłowe (wolnopodparte lub zamocowane)- oparte na ścianach, na ścianie i belce policzkowej, na dwóch belkach policzkowych. Spoczniki schodów belkowych mają konsr.płytową lub płytowo-żebrową (płytowo-belkową). Schody płytowe- składają się z płyty biegowej i spocznikowej. a bieg może być: a)płytą wspornikową osadzoną w ścianie nośnej. b)płytą wolnopodpartą na płytach spoćznikowych. c)połączony w jeden element z płytami spocznikowymi tworząc płytę jednoprzęsłową, załamaną która może być wolnopodparta lub zamocowana w poprzecznych ścianach klatki schodowej. Wykonywane są z żelbetu. Schody belkowo-płytowe- składają się z płyt i belek (żeber), rodzaje: a)z belkami spocznikowymi- belki shiżą do oparcia spoczników i biegów. b)z belkami spocznikowymi i policzkowymi- biegi opierają się na belkach policzkowych, które z kolei opierają się na belkach spocznikowych Schody te najczęściej wykonywane są z żelbetu, jak również mogą mieć konstr.stalowo- ceramiczną np.: płyty Kleina.

Schody drewniane-do wykonywania najczęściej stosujemy drewno iglaste, a w mniejszym zakresie liściaste. Rozróżnia się schody drewniane: a)drabiiuaste- stosowane w domach jednorodzinnych jako strychowe, piwniczne, a ponadto w bud.gosp . magazynowym Składają się z belek policzkowych-drewnianych i podnóżków tworzących stopnie. Podnóżki są mocowane w wyżłobieniach w policzkach i połączone z nimi na jaskółczy i półjaskółczy ogon. Ponadto dla zwiększenia sztywności policzki ściąga się śrubami umieszczonymi pod podnóżkami. B) policzkowe- składają się z belek policzkowych, przednóżków i podnóżków. Policzki wykonane są z belki W scodach tych stosuje się dwa rozwiązalna sposobów osadzenia stopni w policzkach: -wsuwanie podnóżków i przednóżków w wycięte rowki w policzkach, -najpierw osadza się podnóżki i
