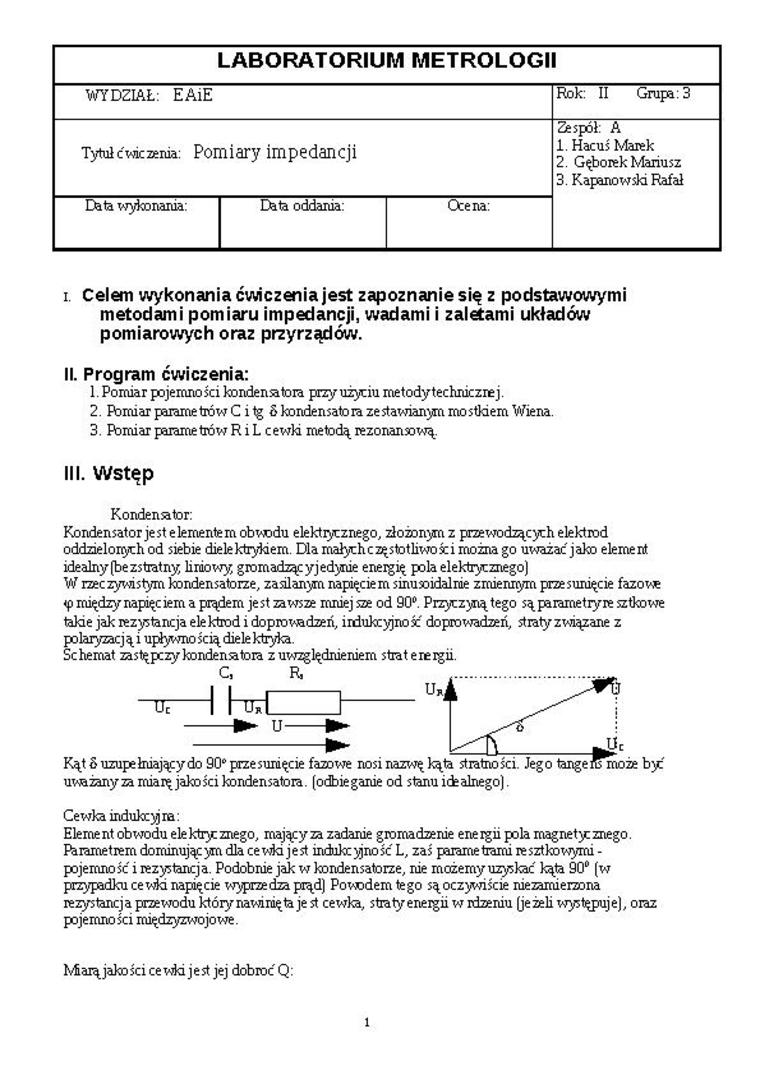

LABORATORIUM METROLOGII
WYDZIAŁ: EAiE			Rok: II Grupa: 3
Tytuł ćwiczenia: Pomiary impedancji			Zespół: A 1.    Hacuś Marek 2.    Gęborek Mariusz 3.    Kapanowski Rafał
Data wykonania:	Data oddania:	Ctena:

i Celem wykonania ćwiczenia jest zapoznanie się z podstawowymi metodami pomiaru impedancji, wadami i zaletami układów pomiarowych oraz przyrządów.

II.    Program ćwiczenia:

1.    Pomiar pojemności kondensatora przy użyciu metody technicznej.

2.    Pomiar parame trów C i tg 6 kondensato ra ze stawianym mo stkiem Wiena.

3.    Pomiar parametrów R i L cewki metodą rezonansową.

III.    Wstęp

Kondensator:

Kondensator jest elementem obvrodu elektrycznego, złożonym z przewodzących elektrod oddzielonych od siebie dielektrykiem. Dla małych częstotliwość i można go uważać jako element idealny (bezstratny liniowy gromadząc yjedynie energią pola elektrycznego)

W rzeczywistym kondensatorze, zasilanym napięciem sinusoidalnie zmiennym przesunięcie fazov* <p między napięć iem a prądem je st zawsze mniej sze od 90°. Przyczyną tego są parametry re sztkowe takie jak rezystancja elektrod i doprowadzeń, irdukcyjność doprowadzeń, straty związane z polaryzacją i upływnością diele ktryka.

Schemat zastępczy kondensatora z uwzględnieniem strat erergii.

C, R,

Kąt S uzupełniający do 90° przesunięcie fazowe nosi urażany za miarę jakości kondensatora, (odbieganie od stanu idealnego).

Cewka indukcyjna:

Element obwodu elektrycznego, mający za zadanie gromadzenie energń pola magnetyzznego. Parametrem dominującym dla cewki jest indukcyjnośćL, zaś parametrami resztkowymi -pojemność i rezystancja. Podobnie jak w kondensatorze, nie możemy uzyskać kąta 90° (w przypadku ce wki napięcie wyprzedza prąd) Powodem tego są oczywiście niezamierzona rezystancja przewodu który nawinięta je st cewka, straty energii w rdzeniu (jeżeli występuje), oraz pojemności miądzyzwojowe.

Mi arą jakości cewki jest jej dobroć Q:

l
