(prądu lub napięcia) do transformaty sygnału wejściowego układu (źródła napięciowego lub prądowego) przy zerowych warunkach początkowych

T(s) =


Y(s)

X(s)


(15.1)

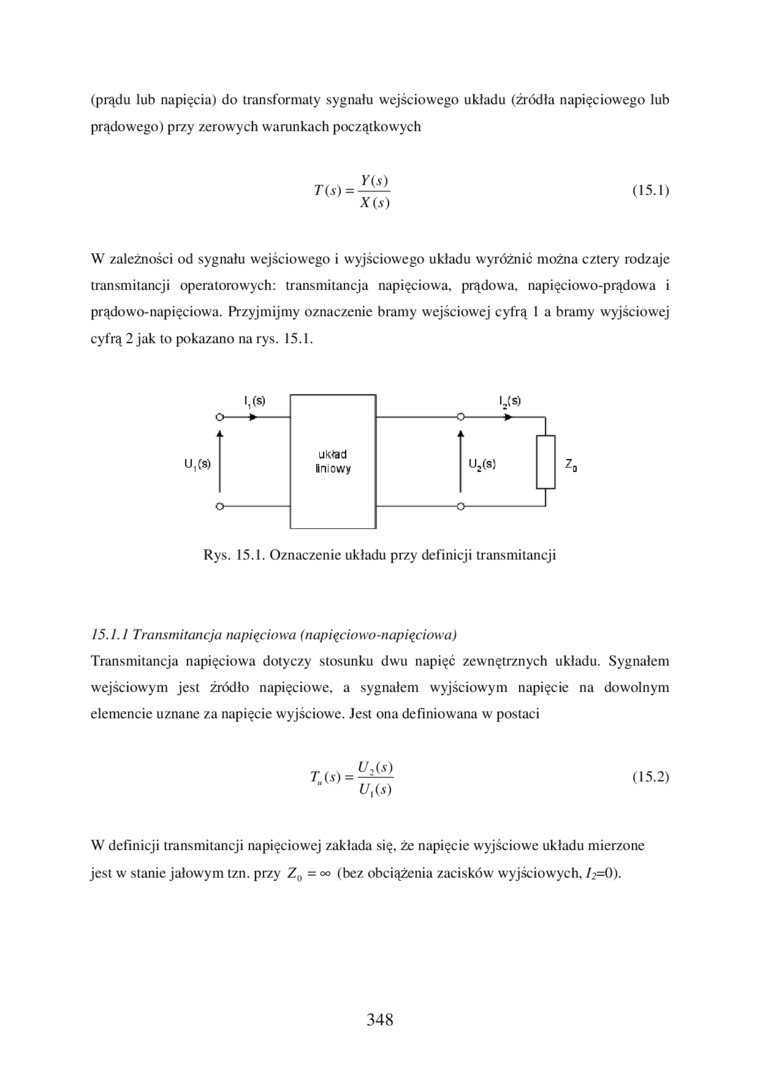

W zależności od sygnału wejściowego i wyjściowego układu wyróżnić można cztery rodzaje transmitancji operatorowych: transmitancja napięciowa, prądowa, napięciowo-prądowa i prądowo-napięciowa. Przyjmijmy oznaczenie bramy wejściowej cyfrą 1 a bramy wyjściowej cyfrą 2 jak to pokazano na rys. 15.1.

l,(S)

uktad

Iniowy

l2(s)

1

U,(9) Z„

_T

Rys. 15.1. Oznaczenie układu przy definicji transmitancji

15.1.1 Transmitancja napięciowa (napięciowo-napięciowa)

Transmitancja napięciowa dotyczy stosunku dwu napięć zewnętrznych układu. Sygnałem wejściowym jest źródło napięciowe, a sygnałem wyjściowym napięcie na dowolnym elemencie uznane za napięcie wyjściowe. Jest ona definiowana w postaci

Tu(s) =


U2(s)

Ut(s)


05.2)


W definicji transmitancji napięciowej zakłada się, że napięcie wyjściowe układu mierzone jest w stanic jałowym tzn. przy Z0 = <» (bez obciążenia zacisków wyjściowych. />=0).

348
