Katedra Flekliontki AGH

r r i^R i^,2ł

13.14 - *SV    >C| l*L 1211

Ofi * R-.7-IC-

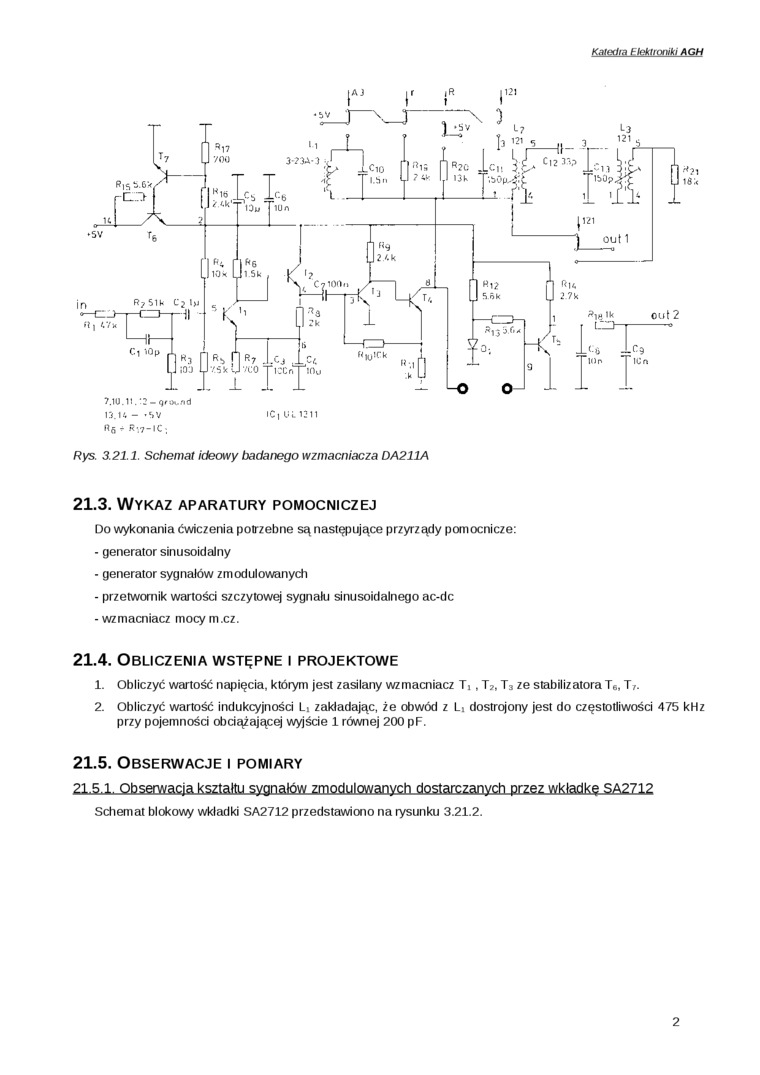

Rys. 3.21.1. Schemat ideowy badanego wzmacniacza DA211A

21.3.    Wykaz aparatury pomocniczej

Do wykonania ćwiczenia potrzebne są następujące przyrządy pomocnicze:

-    generator sinusoidalny

-    generator sygnałów zmodulowanych

-    przetwornik wartości szczytowej sygnału sinusoidalnego ac-dc

-    wzmacniacz mocy m.cz.

21.4.    Obliczenia wstępne i projektowe

1.    Obliczyć wartość napięcia, którym jest zasilany wz macniacz Ti, T_?, T₃ ze stabiliz atora T₆, T₇.

2.    Obliczyć wartość indukcyjnośd Li zakładając, że obwód z Li dostrojony jest do częstotliwości 475 kHz przy pojemności obciążającej wyjście 1 równej 200 pF.

21.5.    Obserwacje i pomiary

21.5.1. Obserwacja Kształtu sygnałów zmodulowanych dostarczanych przez wkładkę SA2712

Schemat blokowy wkładki SA2712 przedstawiono na rysunku 3.21.2.
